SQK-LCM5.0-TACHO-02双路多功能测速    返回



    一、概述:



SQK-LCM5.0-TACHO-02双路多功能测速屏, 采用了5.0吋彩色液晶触摸屏作为显示器,是一款具有多核微处理器的新一代集大成的智能显示仪表。主要用于透平膨胀机和离心机械等各类旋转设备的转速、转速差、转速比,以及传送带的线速度等实时监测和控制。

多功能主要表现:

1.显示功能的多样性,数字、游标、曲线,以及单路大字数显、双路数显、差速、差比综合等多样显示方式;

2.应用功能的多样性,独立的两路模拟量隔离输出,两组互相独立的二路继电器控制输出;

3.趋势曲线10分钟即时显示,趋势曲线2小时回放和数字查询记录功能;

4.应用范围的广泛性,既可以测量高速普通速度,还可以测量低速和超低速度;

5.友好的人机界面,特殊要求还可定制;

6.与传感器的的广泛匹配性,可以与我公司生产的各类速度传感器匹配,也可以与市场上绝大多数速度传感器匹配。

二、主要技术性能:

1. 供电电源:1224VDC110245V,50/60,AC

2. 输入频率:0.02 Hz20000Hz

3. 输入信号: 磁电类和NPN-OC类转速传感器匹配

4. 显示范围:转速:0300000 r/min(量程用户自设定)

5. 测量精度:±0.01% F.S.(数字),±0.2% F.S.(模拟)

6. 系数设定:0.0000199999999.

8. 采样时间:0.1 1.0S(记录间隔1.0S

9. 使用环境:温 度 -2060℃

相对湿度 ≤85

10.开孔尺寸:150.8×95.8

11.外形尺寸:160×107×30

12.    量:小于260g

三、 基本构成:

SQK-LCM5.0-TACHO-02双路多功能测速仪   1

选配件:

配件名称

型号

数量

备注

转换器(任选一种)

Hal-16-485转换器(内含传感器) 2只 4-20mA输出,无继电器输出

USB-002转换器

1

4-20mA输出,无继电器输出

SQK04T225-4智能转速表

2

4-20mA输出,有两路继电器输出

传感器(任选一种)

Hal-12霍尔传感器

2



SMS-12磁敏转速传感器

2



E3X-ZT11光纤传感器

2


WL-FNPW1光纤传感器 2
WS-DNPW1光电传感器 2
SZMB-1磁电转速传感器 2
SZMB-5磁电转速传感器 2



SZMB-9磁电转速传感器 2

SM-16磁电转速传感器

2



电源适配器

AC/DC12V/1A

1





四、基本功能:

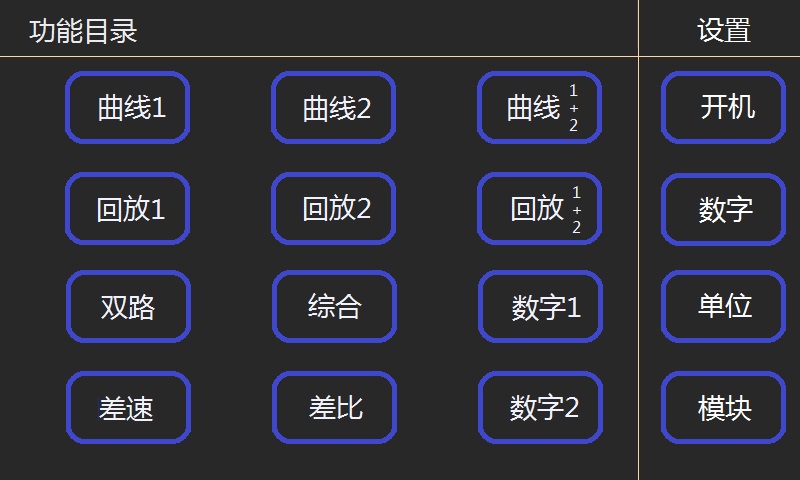

显示屏为触摸屏,SQK-LCM5.0-TACHO-02双路速度表基本功能如菜单所示:

主要功能:

1.     通道1趋势曲线

2.     通道2趋势曲线

3.     通道1和通道2趋势曲线

4.     双通道数字显示

5.     双通道速度、差速和差比综合显示

6.     通道1大字数显

7.     通道1和两通道差速显示

8.     通道1和两通道差比显示

9.     通道2大字数显

10.   两个互相独立的测量模块,有可选附加功能:

        每个模块有:4-20mA输出;三路报警继电器输出

辅助功能:

1.     通道1趋势曲线回放;

2.     通道2趋势曲线回放;

3.     通道12趋势曲线回放;

设置功能:

1.     开机设置,用户可以选择九个主要功能之一作为默认显示方式;

2.     数字设置,用户可以调整数字显示的整数和小数位数以及数字颜色;

3.     单位设置,用户可以选择速度单位;

    如:r/min, m/min, rpm, ,km/h, Hz, 1/S,/分,万转/分,mm/min;也可以选择无单位显示;

4.     模块设置,对两个测量模块的相应参数进行修改,以便适合不同工况的需要。

五、主要功能概貌:

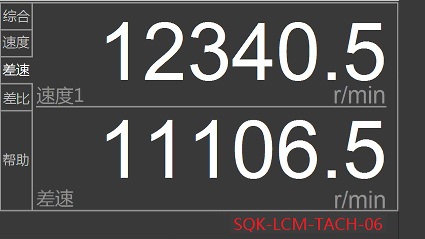

差速

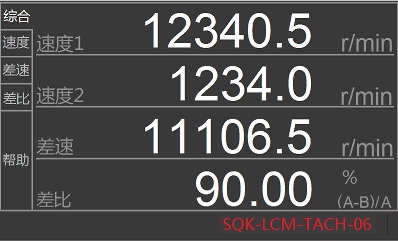

综合:

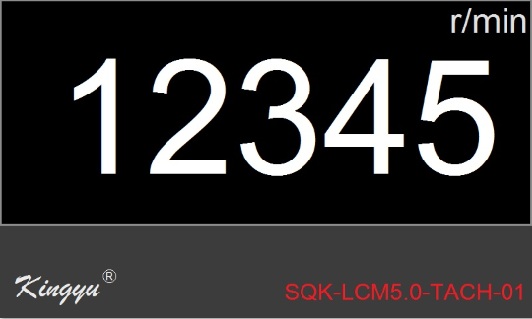

单路大字:

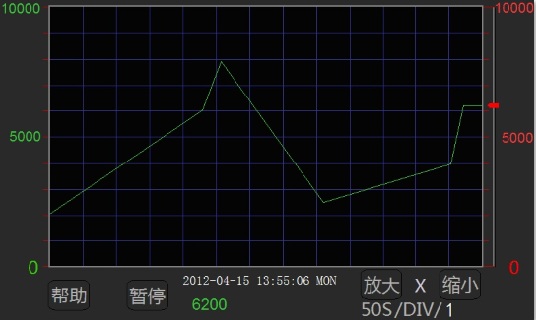

趋势图:
