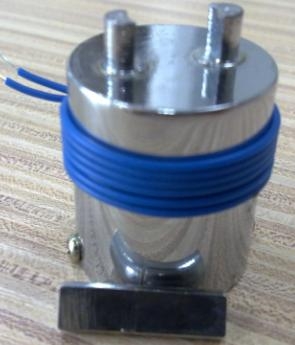

SZMB-1磁电转速传感器   返回传感器

一、概述：

SZMB-01磁电转速传感器，能将转角位移转换成电信号供转速表测量转速，只要非接触就能测量各种导磁材料，如齿轮、叶轮、带孔（或槽、螺钉）圆盘的转速及线速度。

传感器具有：体积小、结实可靠、寿命长、不需电源和润滑油等优点，与一般二次仪表均可配用。

二、技术参数

1.        输出波形：近似正弦波（≥50r/min时）

2.        输出信号幅值：

           50r/min时≥300ｍV  传感器感应头和被测轴肩间隙　δ<＝1mm

　　　　　　　　　　　　　　                   发讯数   P = 2

                          　　　　　　　　         材料     电工钢

　　　    　 信号幅值大小，与转速成正比，与传感器感应头和被测轴肩间隙成反比。

3.        测量范围：50～7000Hz

4.        使用时间：连续使用

5.        工作环境：温度 -80～+85℃

6.        输出形式：两线

7.        外形尺寸：外径25mm，长30mm，突出6MM

8.        重     量：约150g

三、使用注意事项

　　　1.安装时传感器不得与旋转体擦碰；

　　　2.旋转体应为较好的导磁材料，且剩磁较小。
