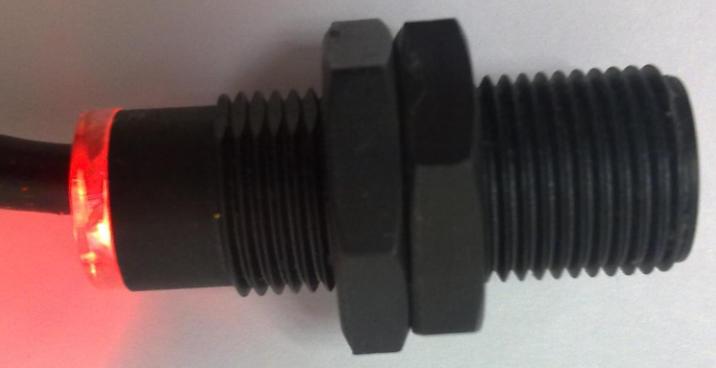

SMS-12磁敏转速传感器       返回传感器   说明书

一、概述：

     SMS12磁敏转速传感器由磁敏电阻作感应元件，是一种新型的转速传感器。它的感应对象为磁性材料或导磁材料，如铁和电工钢等。当被测体上带有凸起（或凹陷）的导磁材料，随着被测物体转动时，传感器输出与旋转频率相关的脉冲信号，达到测速或位移检测的发讯目的。

由于安装使用方便，通用性好，已被广泛应用于各种领域。尤其在低速或超低速非接触检测中，有着其它传感器无法达到的特点,这一特点填补了国内空白。

二、技术参数：

1.发讯频率：   0 ～ 10kHz

2.供电电源：   9～ 24V(DC)

3.负载电阻：   ≥1.0kΩ

4.检测距离：   0.5 ～ 2mm （A3钢、电工钢）

                齿轮模数：m≥3

                齿轮材料：电工钢或低碳钢

5.输出信号：

                波形：矩形波（NPN）

                高电平接近电源电压,低电平≤3V

6.环境条件：

                温度：-20℃～80℃

                相对湿度：≤85%

7.安装螺纹：M12×1，螺纹长度26，轮廓长度33（mm）　

三、输出接线：

电源   0V                 (篮色)

电源   9V ～ 24V       (棕色)

信号                       (黑色)

四、应用于宽范围转速测量：

感应对象为齿轮，齿数为60，    测量范围： 0.04-10000r/min；

感应对象为齿轮，齿数为6，     测量范围：  0.4-100000r/min。
