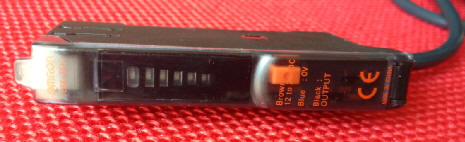

扩散反射型光纤转速传感器

道规式安装

光纤头螺纹安装，耐振性好有灵敏度调节。

电源电压：DC:10-30V±10%

消耗电流：30mA以下

检测物体：半透明体、不透明体

响应频率：2500Hz

控制输出:集电极开路，DC:100mA Max

接线方式:棕色：10-30V DC, 蓝色：0V,

        黑色：信号输出。

环境温度:工作时-25～+50℃ 保存时-40℃～+70℃

防护等级:IP67

注意：

      测量转速时，在被测轴上粘贴普通白纸作为反射标签时，反射标签应大于3×2mm,被测物体本身反光，标签应涂成黑色。反射感应距离与反射物的反射率和反射面积有关，反射距离可调。

如果在光洁的轴上，粘贴5×10（mm）的无光黑纸，通过调整光电传感器上的电位器，使光轴亮，黑纸暗，一般距离在5-50mm。在高速测量时，只需粘贴一块反射纸。考虑到光电传感器的响应频率，当速度越高，反射纸应按旋转方向加宽（不得超过被测轴的半周）。

1、调大光电传感器灵敏度，感应距离变远；调小光电传感器灵敏度，感应距离变近。

2、灵敏度过大会受背景的干扰，因此当反光点与背景反光能力比较大时（贴定向反光标签或锡箔），灵敏度可以小一点，且抗干扰能力较强。
