SMS16磁敏转速传感器使用说明书     返回传感器



一、概述:

SMS16磁敏转速传感器由磁敏电阻作感应元件,是一种新型的转速传感器。它的感应对象为磁性材料或导磁材料,如磁钢、铁和电工钢等。当被测体上带有凸起(或凹陷)的磁性或导磁材料,随着被测物体转动时,传感器输出与旋转频率相关的脉冲信号,达到测速或位移检测的发讯目的。

由于安装使用方便,通用性好,已被广泛应用于各种领域。尤其在低速或超低速非接触检测中,有着其它传感器无法达到的特点,这一特点填补了国内空白。(磁电传感器测速范围50~5000Hz,检测距离只有0.5mm;接近开关无法检测小模齿);在中高速非接触检测中,可直接替代霍尔开关。

技术参数:

1.发讯频率:0~10kHz

2.供电电源:12~25V(DC)

3.负载电阻:≥1.0kΩ

4.检测距离:0.5~2.0mm (A3钢、电工钢)

5.齿轮模数:m1

  6.齿轮材料:A3钢、电工钢

7.输出信号:

         波形:矩形波

         幅值:近电源电压

8. 环境条件:

      温度:-40℃~120℃

       相对湿度:≤85%

9.安装螺纹:M16×1

三、外形图:

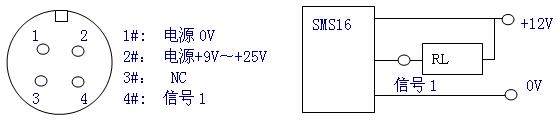

 输出插座接线:
