Hal-16-2 -485双向霍尔远传转速转换器      返回传感器

一、概述

    Hal-16-2-485霍尔远传转速转换器， 将霍尔开关与测量模块高度集成的一款新颖转换器；将转速信号转换成数字信号通过RS485通讯接口直接进行远距离传输，最长可以传送1km；可以与SQK-LCM5.0-TACHO-02双路多功能测速屏和SQK-LCM5.0-TACHO-06双路双向智能测速屏，等具备RS-485通讯的智能转速表匹配。主要用于远传监控或RS-485通讯组网，以及有方向判别要求的场合；可以实现多路转速，多场地同步显示；如艉轴转速测量、给水泵转速检测等。

二、技术性能

    1.工作电压      6～12V DC

    2.空载电流      ≤50mA

    3.负载能力      ≤80mA(VOL≤0.3V)

    4.输出方式      RS-485数字通讯

    5.基本误差      0.01%

    6.工作温度      -40～85℃

三、外形

    1.总长62;

    2.外螺纹M16×1，螺纹有效长度为40mm。

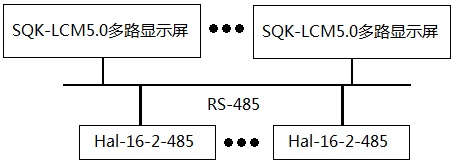

四、输出插头定义                                                                                                                                   多路多场地同步显示示意图

    1.工作电源正，红色

    2.工作电源地，黑色

    3. RS-485+， 兰色

    4. RS-485-，  黄色

五、成套性

    1．HAL-16-2-485霍尔双向远传转速转换器               1只

    2．M16×1六角螺母                                                     2只

    3．Φ8×5稀土小磁钢                                                    2块

    4．使用说明书2                                                            1份

    5．合格证2                                                                   1份

注意：

1.         请将配套提供的磁钢红色一面面对传感器端面，若用户自备磁钢，则请将S极对准传感器。

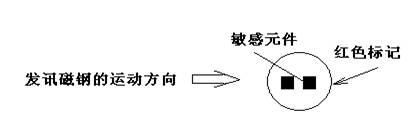

2.         安装时，将霍尔传感器插座侧面红色标记，对准发讯磁钢的运动方向(旋转运动的切线方向)。
