FA485-R-NL转速扭力转换器  返回技术应用     返回转换器

FA485-R-NL转速扭力转换器， 集成了转速和扭力采集模块；以霍尔传感器为检测元件，采集连轴器的转速、扭力，并且以两路4-20mA变送输出；同时具备RS485串行接口，实现与计算机通信 ，既可以数字采集，也可以调节测量参数。

一、技术指标

1.  采样周期：0.2-5秒

2．扭角范围：0～90.00deg

3．转速范围：0～100000r/min (转矩传感器发讯数为1，转速传感器发讯数为1)

4．扭角误差：小于0.2%

5．转速误差：小于0.02%(数字)

                  小于0.2%(4-20mA)

6.  输入阻抗：1.5kΩ

7.  消耗功率：小于5W

8.  外形尺寸：105×75×45（高×宽×长）

9．安装尺寸：35mm道轨

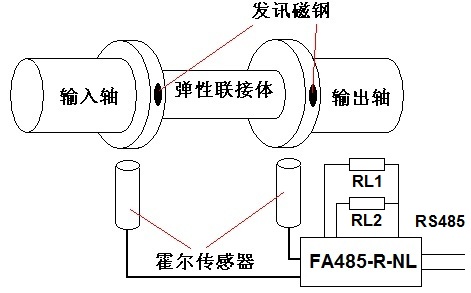

二、系统构成示意图 （如右）

三、接线端子图

12V、0V:12V,DC，给霍尔传感器供电；霍尔传感器棕色线接12V，兰色接0V；

S1、S2:接霍尔传感器信号输出端；黑色接S1或S2；

Power：仪表接入的工作电压；

Io1+、I-：扭力变送电流输出；

Io2+、I-：转速变送电流输出；

A、B:RS485通讯端， 通过USB-485转换器与计算机的USB口连接。

四、 参数设置

转换器两个模块的有关参数互相独立，可以通过计算机软件来设置。具体方法详见说明书。

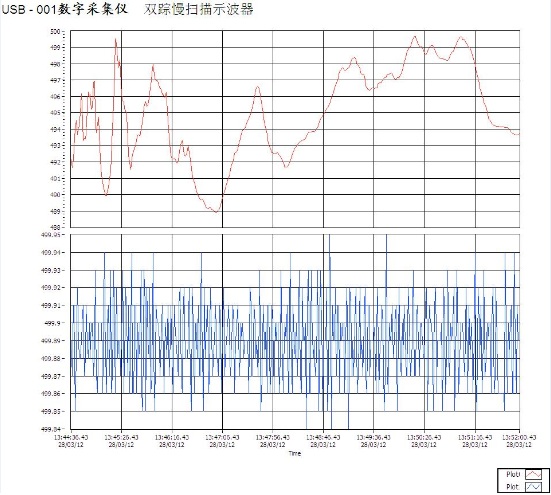

五、动态记录软件

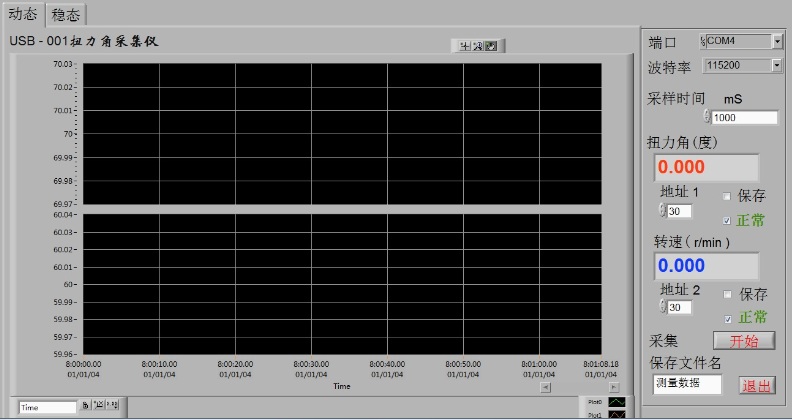

USB-001扭力角采集仪，同时动态显示记录转速和扭力角；

还可以以简图或数据表格的形式记录保存，以便调用分析。

注意：传感器安装时尽量减小振动，尤其是沿着旋转体旋转方向上的振动，以减小测量的误差。
