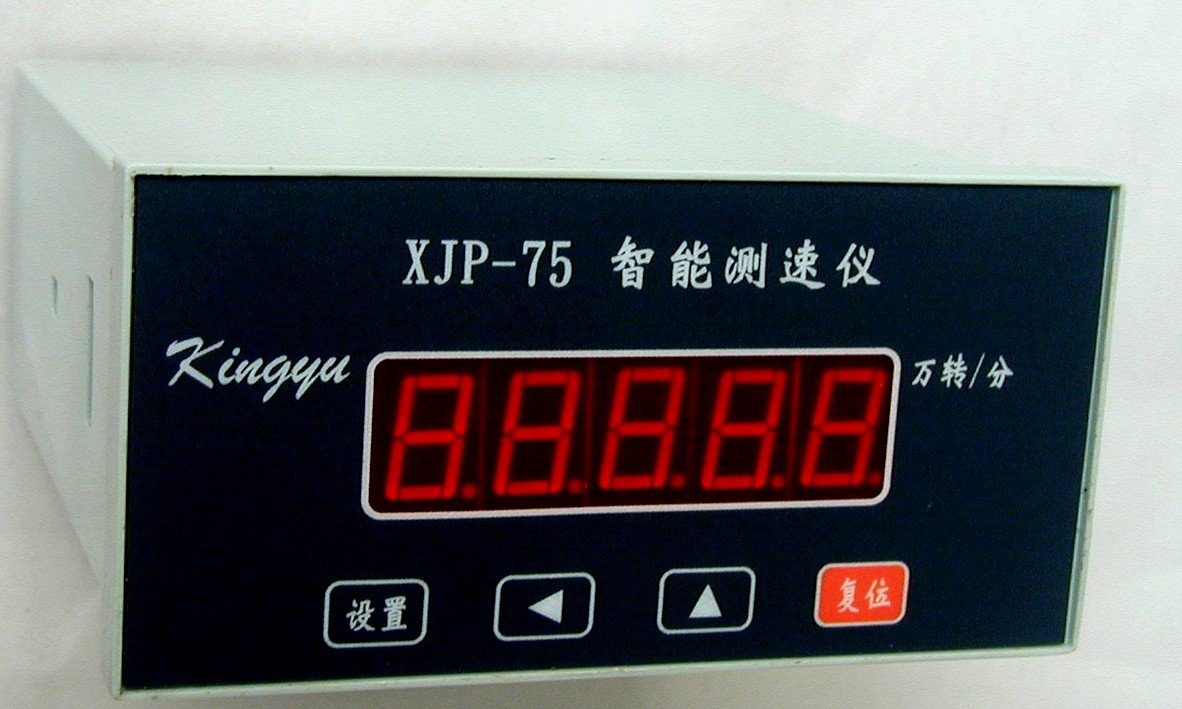

XJP-75智能测速仪简介   返回

一、概述:

   XJP-75智能测速仪,采用了适应同步测频测周法,能检测0.50Hz10kHz各类转速,并且有两路继电器输出,和420mA标准信号输出,是单片微处理器作主芯片的新一代转速测量仪表。该转速测量仪表可与各类转速传感器配套,用来测量转速、线速度、流量和角速度,广泛用 于膨胀机转速监控

   该智能测速仪的4~20mA模拟量输出的满量程,可通过面板键设定,使该仪表成为真正意义上的智能数字转速表,该转速表可与相应的光电转速传感器、磁电转速传感器、磁敏转速传感器、霍尔转速传感器配套,进行超低转速、中高速、高速、超高速以及全速测量控制。

二、主要技术性能:

       1.供电电源:AC 220V,50Hz

       2.频率范围:0.050Hz~10KHz

       3.信号幅值:矩形波 0.5V~12V

       4.测速范围 :0 30.000万转/分

       5.显示范围:0.0001~99999.(小数点可任意设定)

       6.测量精度 :±0.03%(数显)

                       ±0.2%(4~20mA)

       7.设定范围:系   数  0.0001~99999.

                       满量程  0 30.000万转/分 (可任意设定)

       8.采样时间:0.1 ~ 15S

       9.使用环境:

              度:0~40℃

         相对湿度: ≤85%

      10.开孔尺寸:115×55

      11.外形尺寸:120×60×125

      12.重     量:小于1.0kg

三、接线方式:

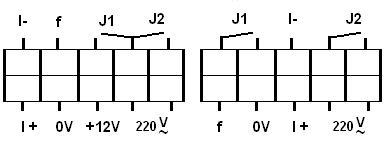

XJP-75数字显示仪的接线示意图    XJP-75智能测速仪的接线示意图



+12V和0V给传感器提供直流电源; 传感器信号与f连接;

J1、J2分别为继电器1和继电器2的常开接点输出端;

具体连接方式,详见传感器的说明书。
