SQY01T-XSD3动能数显仪 返回

一、            概述

      SQY01T-XSD3动能数显仪,具有5位数码显示、RS-485通讯(MODBUS协议)、4~20mA电流输出和二路继电器输出;能与NPN-OC输出开关类速度传感器匹配, 以双点定长捕捉时间的方式测量线速度,换算为动能。这种方式主要用于弹出速度的动能,以及其它 直线运动的动能。

      SQY01T-XSD3动能数显仪,有10组用户参数,用户可以通过面板上的操作键或计算机来查询/修改,修改确认的参数可以长久保存。满足了各类工程需要,成为名副其实的智能仪表。



二、            主要技术特性

   1.供电电源:85~ 250V,50/60Hz

   2.功     耗:不超过8W

   2.输入信号:时间差大于1000µS

   3.显示范围:0.01~999.99(小数点可以选择)

   4.基本误差:0.2 %

                   0.5 % (模拟量)

   5.使用环境:温    度 -20 ~65 ℃

                   相对湿度  ≤85%

   6.开孔尺寸:152×76

   7.外形尺寸:160×80×130

   8.重     量:小于800g



三、            主要功能及配置参数

1.  主要功能和特色

SQY01T-XSD3动能数显仪,具有一路直流电流输出、二继电器控制输出,以及RS485通讯等功能。具体功能罗列如下,以便用户选型参考。

主要功能:

1.      5位数码显示

2.      模拟量输出:420mA

3.      通讯:RS485,9600bps,Modbus通讯协议

4.      继电器输出:J1,J2

主要特色:

1.精确可靠:输入标准信号,测试记录1000,000条,无超差

2.测量超低速:最低频率可达0.001Hz

3.测量超高速:最高转速可达600,000r/min

4.动态测试记录:与软件配合可动态记录速度变化,刷新(采样)时间最短为50mS

5.抗干扰能力强:适用于各类工业现场

6.10组参数:可以通过面板上的操作键或计算机来查询/修改,且长久保存

2.         测量原理

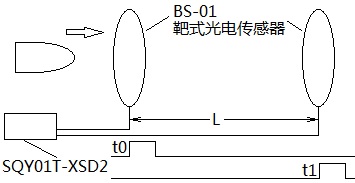

       被测运动物体有一段固定轨迹,形状规则的被测物体,作为检测目标,如子弹出膛通过两个靶式光电传感器,进入第一靶的时刻为t0,进入第二靶的时刻为t1,两靶间距为L,那么子弹通过此间的平均速度为L /(t1-t0);出膛之初,两靶之间距离在5m以内,忽略空气阻力,t0到t1时间段的平均速度也就是此刻的瞬时速度。如果测量小球的自由落体运动的瞬时速度,让小球穿过两靶之间即可;如果在地面测量轨道车辆的行驶速度,将两组靶式光电传感器换成两对WO-TNPW2对射式光电传感器即可。



3.可选配传感器:

   首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征,与动能数显仪的输入特征要相匹配。

适合选配的传感器

典型产品

开关NPN-OC(三线)

WO-TNPW2(台湾)

WL-RNPW2(台湾)

Hal-12

4.    主要功能及配置参数:

SQY01T-XSD3动能数显仪最多有有10个参数,在需要的时候可供用户调整。

其中A为测量系数,B、C、D参数为模拟量输出参数,E参数为通讯专用参数,F参数为 瞬时速度保留时间的基数(0.01-2.50S),G、H作为报警设定值,对应两个继电器输出,I未定义,J参数为瞬时速度保留时间的倍数。详细见操作说明。

四、            接线端子说明

1.     接线端子图:

1

2

3

4

5

6

7

8

9

10

11

12

1

2

+

-

常闭

公共

常开

常闭

公共

常开

1

2



Iout

继电器1

继电器2



SQY01TXSD动能数显仪                                           出厂序号:

馈电+





馈电-

-RS485通讯+





220V,AC

+12V

S1

S2

0V

B

A

K

1

2

3

N

L

13

14

15

16

17

18

19

20

21

22

23

24

2.  信号输入端子

S1,0V:第一信号输入端,分别与第一传感器信号输出端和馈电0V连接

S2,0V:第二信号输入端,分别与第二传感器信号输出端和馈电0V连接

注意:

信号端S1与初靶传感器信号连接,信号端S2与末靶传感器信号连接,目标物依序经过初靶传感器和末靶传感器,完成一次测量。如果超过FxJ(S)的时间,

这一过程没有完成,显示清零,等待下一过程;如果按下“RST”键,显示“88888”,也是等待测量过程。

3.  继电器端子

继电器接点电流2A,28V,DC 或  1A,240V,AC

2个继电器互相独立,分别对应G、H参数,I参数为扩展功能用。

常开:报警时与公共端闭合

公共:与常开和常闭端配合

常闭:报警时与公共端断开

4.  电流输出端子

Iout是4~20mA电流输出端

5. 馈电端子

12V,0V:给传感器提供12V,80mA 的直流电源

6.  电源端子

220V,50Hz,SQY01T-XSD3动能数显仪接受的工作电源



操作说明

2.  键的功能与操作

  SET键:SQY01T-XSD3动能数显仪在通电状态下,按SET键约2S后松开,进入参数查询/设置状态;这时SQY01T-XSD3动能数显仪显示:A 0 0 0 1. 0  ,其中A和最高位交替显示,且最低位闪烁;如果继续按SET键,则依序显示:

B 00793.    C 03206.      D 05000.      E 00030.    F 0001.0

G 02000.    H 03000.       I 04000.     J 00005.     A 0001.0

最高位字母和数字交替显示,字母表示显示参数的代码,最高位数字与其他4位数共同构成该参数的数值。这样按SET键,可以向上或向下查询/设置各参数值。

参数定义:

代码

名称

备注

A

测量系数

用户参数

B

零位调整

出厂调试值

C

线性调整

出厂调试值

D

满量程

用户参数*

E

通讯编码

用户参数

F

瞬时速度保留时间基数

用户参数

G

报警值1

用户参数

H

报警值2

用户参数

I

待用参数



J

瞬时速度最长保留时间倍数

用户参数

以上各参数都保存在SQY01T-XSD3动能数显仪的内部存储器里。

* D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。

< 键:在查询/设置状态下,按< 键一次,闪烁位向左移动一位,小数点不显示,如按住不放,闪烁位自动左移,最高位闪烁后,显示小数点位置,而且除了最高位字母和数字交替显示外,无闪烁位。

∧键:在设置状态下,按∧ 键一次,闪烁位数字加1,如按住不放,数字继续加1,这样就可以改变该闪烁位的数字;在小数点出现的状况下,按∧键一次,小数点左移一位。但是E参数的小数点不可移动,在E参数状态下,小数点出现时,按住∧键,表示对当前各参数的确认,并将各参数改写进SQY01T-XSD3动能数显仪的内部存储器。

SET键< 键、∧键多键配合,可以改变任意参数的数值,要将改变的参数长久保存,必须切换到E参数状态下,且E参数的小数点出现时,按住∧键2秒后,参数就改写完毕。按RST键后,SQY01T-XSD3动能数显仪恢复到工作状态。因此,只要没有在E参数状态下,且E参数的小数点出现时,按住∧键,参数就没有永久改变,按RST键后,SQY01T-XSD3动能数显仪退出查询/设置状态,恢复到工作状态。

2.测量系数

测量系数A表示被测目标的可感应长度,当显示单位为J(焦耳)时,

A=(m*1/2)1/2*L

m为物体质量,单位为kg

L为两个监测点距离,单位为m

下面举例加以说明

假定监测点距离为15mm

物体质量为100g

A=(0.5x0.1)1/2*0.015

≈0.00335410196625

0.0033541

当速度较慢动能较小时,可以选择单位为mJ,那么:

A3.3541

3.模拟量输出及相关参数

直流电流输出:420mA



下面举例加以说明

电流输出(mA) =(显示值/ 满量程)× 16.00 +4

B参数:零位调整值,出厂调试值,用户不需调节

C参数:线性调整值,出厂调试值,用户不需调节

D参数:满量程20mA对应的显示值

4.通讯编码及通讯

在多机通讯中,主机访问从机时,为区分不同从机,需给线上的所有从机编上唯一的身份代码,这就是SQY01T-XSD3动能数显仪的通讯编码,E参数。

通讯: RS485,9800bps, 8,1,NC

协议:Modbus

下面的例子是主机从通讯编码为1EH(30)的 动能数显仪读取测量数据,发出的查询帧:



Addr

 Fun

Data start

Addr hi

Datastart

Addr lo

Data#of

regs hi

Data #of

regs lo

CRC16 lo

CRC16 hi

1EH

03H

00H

00H

00H

05H

87H

A6H

查询帧解读:

1E: 动能数显仪的从地址

03:读取发讯(功能代码)

00:数据首地址高字节

00:数据首地址低字节

00:数据长度高字节

05:数据长度低字节

CRC16Lo:CRC校验码低字节

CRC16Hi:CRC校验码高字节

通讯编码为1EH(30)的动能数显仪向主机发出的响应帧:

Addr

Fun

Byte count

DATAf

DATA0

DATA1

DATA2

DATAx

CRC16 lo

CRC16 hi

1EH

03H

05H

00H

10H

27H

00H

00H

47H

15H

响应帧解读:

1E: 动能数显仪的从地址

03:读取响应(功能代码)

05:字节数字

DATAf:表示符号,DATAf = 0,表示正,显示空格“ ”

                 DATAf = FF,表示负,显示负 “-”

DATA0 - DATA2:低 - 高(三字节)

DATAx:表示小数点位数

CRC16Lo:CRC校验码低字节

CRC16Hi:CRC校验码高字节



通过RS-485通讯口,主机还可以读取或修改SQY01T-XSD3动能数显仪的各项参数,详见《参数设置软件说明书》



5.采样方式

SQY01T-XSD3动能数显仪采用单脉冲定长捕捉时间的方式,运算单脉冲时间内的平均速度,自动换算为动能,并在运算结束时显示运算结果、输出模拟量,并做出控制判断和控制。

这种非连续采样的方式,在下一个脉冲到来之前,测量结果保留时间为FxJ(S)。 如果时间基数F为1.00S,J为25,那么一次瞬时速度采集后,在下次采集前,最长可以保留25秒。

6.继电器输出

J1:第一路继电器输出(上限或下限),对应G参数;

J2:第二路继电器输出(上限或下限),对应H参数;

第一路报警输出,为定值越过报警:

当报警值最低位为单数时,测量值由高向低越过定值时,报警继电器动作,当读数大于报警值,报警动作消除,也可以按复位键RST消除报警。

当报警值最低位为双数时,测量值由低向高越过定值时,报警继电器动作,当读数小于报警值,报警动作消除,也可以按复位键RST消除报警。

第二路为定值比较报警:

报警值最低位为双数时,定义为上限报警值;大于报警值,报警继电器动作,小于报警值,动作消除;

报警值最低位为单数时,定义为下限报警值;小于报警值,报警继电器动作,大于报警值,动作消除;

报警动作:未报警时,继电器处于常态;

          报警时,继电器处于常开、常闭状态发生切换。
