SQY01T120-SX双向智能测速仪  返回

一、            概述

      SQY01T120-SX双向智能测速仪,具有5位数码显示和三路继电器输出;能与NPN-OC输出双向开关类速度传感器匹配,除了对一般的转速、线速度进行检测外,还能对超低速进行测量, 还具有方向指示和报警,是一款智能速度显示控制仪表。

SQY01T120-SX双向智能测速仪,有10组用户参数,用户可以通过面板上的操作键或计算机来查询/修改,修改确认的参数可以长久保存。满足了各类工程需要,成为名副其实的智能仪表。

生产厂商结合了二十多年专业设计制造经验,运用新的设计理念和电子技术,通过模块优化组合,涵盖了原先的XJP-48T系列产品的各种规格产品,并在复合功能上有新的拓展和延伸。既提高了标准化生产的质量控制水准,也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、            主要技术特性

   1.供电电源:85~ 250V,50/60Hz

   2.功     耗:不超过8W

   2.输入信号:0 ~ 10kHz

   3.显示范围:-9999~99999(小数点最多可以保留4位)

   4.基本误差:0.1 %(数字,采样时间100ms~400ms)

                   0.03%(数字,采样时间400ms以上)

   5.使用环境:温    度 -20 ~65 ℃

                   相对湿度  ≤85%

   6.开孔尺寸:152×76

   7.外形尺寸:160×80×130

   8.重     量:小于800g



三、            主要功能及配置参数

1.  主要功能和特色

SQY01T120-SX双向智能测速仪,具有三路继电器控制输出。具体功能罗列如下,以便用户选型参考。

主要功能:

1.      5位数码显示

2.      继电器输出:J1,J2 ,J3

主要特色:

1.测量超低速:最低频率可达0.01Hz

2.抗干扰能力强:适用于各类工业现场

3.10组参数:可以通过面板上的操作键或计算机来查询/修改,且长久保存

2.            信号输入方式:

汇集两类常用的输入方式,适合了大多数转速传感器的匹配需要。

输入方式:

既适合与NPN-OC集电极开路输出类,以及二线制开关等各类开关类传感器的匹配(输入阻抗1.5kΩ);也可以与磁电传感器和电涡流传感器匹配(输入阻抗5.1 kΩ)。

选配传感器决定双向智能测速仪的输入方式:

选配传感器,首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征,与双向智能测速仪的输入特征要相匹配。

适合选配的传感器

典型产品

开关NPN-OC(四线)

Hal-16-2

3.    主要功能及配置参数:

SQY01T120-SX双向智能测速仪最多有有10个参数,在需要的时候可供用户调整。

其中A为测量系数,B、C、D参数为模拟量输出参数,E参数为通讯专用参数,F参数为采样时间,G、H作为报警设定值,对应两个继电器输出,I未定义,J参数为采样时间延展倍数。详细见操作说明。

四、            接线端子说明

1.     接线端子图:

1

2

3

4

5

6

7

8

9

10

11

12







常闭

公共

常开

常闭

公共

常开

常闭

公共

常开







继电器1

继电器2

继电器3

SQY01T120-SX双向智能测速仪                                           出厂序号:

馈电+





馈电-



220V,AC

+12V

S1

S2

0V

N

L

13

14

15

16

17

18

19

20

21

22

23

24

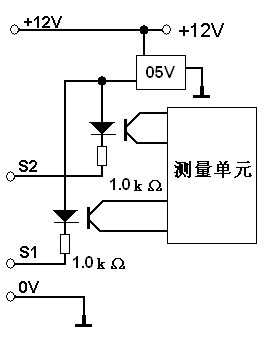

 2.  信号输入端子

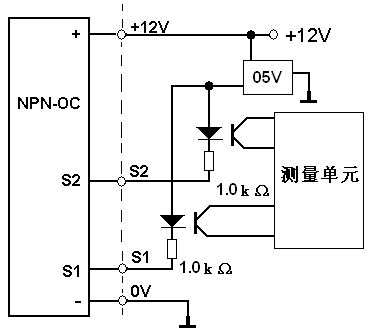

NPN-OC输出类双路开关的连接方法

3.  继电器端子

继电器接点电流2A,28V,DC 或  1A,240V,AC

J1和J2继电器,互相独立分别对应G、H参数

J3继电器对应转速反向报警

常开:报警时与公共端闭合

公共:与常开和常闭端配合

常闭:报警时与公共端断开

4.  馈电端子

给传感器提供12V,80mA 的直流电源

5. 电源端子

220V,50Hz,SQY01T120-SX双向智能测速仪接受的工作电源



操作说明

2.  键的功能与操作

  SET键:SQY01T120-SX双向智能测速仪在通电状态下,按SET键约2S后松开,进入参数查询/设置状态;这时SQY01T120-SX双向智能测速仪显示:A 0 0 0 6 0 . ,其中A和最高位交替显示,且最低位闪烁;如果继续按SET键,则依序显示:

B 00793.    C 03206.      D 05000.      E 00030.    F 001.00

G 02000.    H 03000.       I 04000.     J 00005.     A 00060.

最高位字母和数字交替显示,字母表示显示参数的代码,最高位数字与其他4位数共同构成该参数的数值。这样按SET键,可以向上或向下查询/设置各参数值。

参数定义:

代码

名称

字段显示

备注

A

测量系数

用户参数

B

零位调整

未定义

C

线性调整

未定义

D

满量程

未定义*

E

通讯编码

未定义

F

采样时间

用户参数

G

报警值1

用户参数

H

报警值2

用户参数

I

待用参数



J

采样时间延时倍数

用户参数

以上各参数都保存在SQY01T120-SX双向智能测速仪的内部存储器里。

* D参数的小数点位数决定B、C、G、H、I、J参数的小数点位数。

< 键:在查询/设置状态下,按< 键一次,闪烁位向左移动一位,小数点不显示,如按住不放,闪烁位自动左移,最高位闪烁后,显示小数点位置,而且除了最高位字母和数字交替显示外,无闪烁位。

∧键:在设置状态下,按∧ 键一次,闪烁位数字加1,如按住不放,数字继续加1,这样就可以改变该闪烁位的数字;在小数点出现的状况下,按∧键一次,小数点左移一位。但是E参数的小数点不可移动,在E参数状态下,小数点出现时,按住∧键,表示对当前各参数的确认,并将各参数改写进SQY01T120-SX双向智能测速仪的内部存储器。

SET键< 键、∧键多键配合,可以改变任意参数的数值,要将改变的参数长久保存,必须切换到E参数状态下,且E参数的小数点出现时,按住∧键2秒后,参数就改写完毕。按RST键后,SQY01T120-SX双向智能测速仪恢复到工作状态。因此,只要没有在E参数状态下,且E参数的小数点出现时,按住∧键,参数就没有永久改变,按RST键后,SQY01T120-SX双向智能测速仪退出查询/设置状态,恢复到工作状态。

2.测量系数

测量仪表从传感器接收脉冲信号,测量系数是脉冲频率与速度关系的导出值。

双向智能测速仪的测量系数A=1时,测量显示值为被测信号的频率,单位为 1/S,亦即Hz

测量转速时,被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P ,单位为1/r;

测量仪表从传感器接收脉冲信号,频率F(Hz)与转速v(r/S)的关系:

v = F/P (r/s)

v = F* 60/P (r/min)

A = 60/P

当转速显示单位是万转/分时,

A =0.006/P

如果测量的是线速度(m/min),除了考虑被测旋转物体每旋转一次,检测的传感器发出的脉冲数为P (单位为1/r);还要考虑被测旋转物体每旋转一次,对应行走的长度k(m/r)。

同样推出:测量系数A = 60*k/P



3.采样时间

SQY01T120-SX双向智能测速仪采用连续采样的方式,运算采样时间内的平均速度,并在运算结束时显示运算结果,并做出控制判断和控制。

所谓连续采样,就是在连续的时间上,划分基本等份的时间段,分段运算每个时间段上的平均速度,而且上次采样结束时刻,做为下次采样的开始时刻;这种速度检测的采样方式,就叫连续采样。时间段的长度就是采样时间。

采样时间和延时倍数的选择:

SQY01T120-SX智能测仪的采样时间F参数,用户一般可以在0.1 25.0S之间调节;当被测信号周期大于采样时间时,采样时间将延长到1个被测量的信号周期;比如采样时间为1.0S,被测信号周期为2.5S,这样采样时间将自动延长为2.5S。一般延时倍数不超过5倍;如果在5倍的采样时间内,检测不到一个完整的信号周期,SQY01T120-SX双向智能测速仪将显示“0”。在不同应用场合,有不同的采样时间和延时倍数选择。

在超低速测量时,采样时间延时倍数J根据需要在1250之间可调,采样时间仍然在0.1 25.0S之间可调,那么采样时间最多可以延长到25.0×250 = 6250S,约1.6小时。也就是说在1.6小时内有一个完整的信号周期,SQY01T120-SX双向智能测速仪也能检测。

较短的采样时间适合动态记录,较长的采样时间,适合超低速测量。通常测量时,采样时间F选用1.0S,延展倍数J为5。

6.继电器输出

J1:第一路继电器输出(上限或下限),对应G参数;

J2:第二路继电器输出(上限或下限),对应H参数;

第一路报警输出,为定值越过报警:

当报警值最低位为单数时,测量值由高向低越过定值时,报警继电器动作,当读数大于报警值,报警动作消除,也可以按复位键RST消除报警。

当报警值最低位为双数时,测量值由低向高越过定值时,报警继电器动作,当读数小于报警值,报警动作消除,也可以按复位键RST消除报警。

第二路为定值比较报警:

报警值最低位为双数时,定义为上限报警值;大于报警值,报警继电器动作,小于报警值,动作消除;

报警值最低位为单数时,定义为下限报警值;小于报警值,报警继电器动作,大于报警值,动作消除;

第三路报警,当检测出反向转速,显示“-xxxx”时,反向报警动作。

报警动作:未报警时,继电器处于常态;

             报警时,继电器处于常开、常闭状态发生切换。
