MFT多功能频率速度测量仪          返回转速表    用户使用手册

一、概述

         MFT多功能频率速度测量仪，是一款由多功能频率速度测量软件和USB-002频率速度采集器组成的高精度频率速度测量仪；具有频率/速度稳态测量和瞬态测量功能，带USB串口通讯，能与NPN-OC输出开关类速度传感器器匹配；除了能对一般的转速、线速度及频率进行测量标定外，还能对超低速和超高速进行测量和标定。 自动记录测量数据，并根据数据打印测量报告；在测量和标定等适用面上具有广泛性，在使用功能上具有灵活性。

         MTF多功能频率速度测量仪，主要用于法定计量测试机构对速度和频率等的高精度测试或标定；也广泛用于工厂和实验室对频率和速度的测量记录分析。

二、主要技术特性

   1.供电电源：AC 220V

   2.功    耗：不超过3W

   3.输入信号：0 ～ 10kHz （低频通道）

                   0 ～ 10MHz（高频通道）

   4.基本误差：5×E-6    （频率稳态）

                   3×E-5    （转速稳态）

                   1×E-3    （瞬态测量）

   5.使用环境：温    度 -20 ～65 ℃

                   相对湿度  ≤85％

   6.重    量：小于1000g(附件除外)

三、主要功能和特色

1．    主要功能和特色

MFT多功能转速测量仪，具有二路光电隔离输入，一路TTL输入，和USB串口通讯等接入功能。具体功能罗列如下，以便用户选型参考。

        主要功能：

         1.       高频测量：0～10MHz

         2.       低频测量：0～10kHz

         3.       双路测速：0～300000r/min

         4.       两点测速：0～200m/S

         5.       测频计数：1～1000000000

       主要特色：

         1．  精确可靠：输入标准信号，测试记录1000，000条，无超差

         2．  测量超低速：最低频率可达0.01Hz

         3．  测量超高速：最高转速可达600，000r/min

         4．  动态测试记录：与软件配合可动态记录速度变化，刷新（采样）时间最短为10mS

         5．  多组参数：可以通过计算机来查询/修改，且长久保存

2．        信号输入方式：

输入方式如下图所示：

S1、0V，S2、0V：低频主要适合与NPN-OC集电极开路输出类，以及二线制开关类开关类传感器的匹配（输入阻抗1.0kΩ），频率范围在0～10kHz；Fin、Com：高频主要兼容TTL电平，频率范围在0～10MHz。

选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与多功能转速测量仪的输入特征要相匹配。

3．    功能与配置参数：

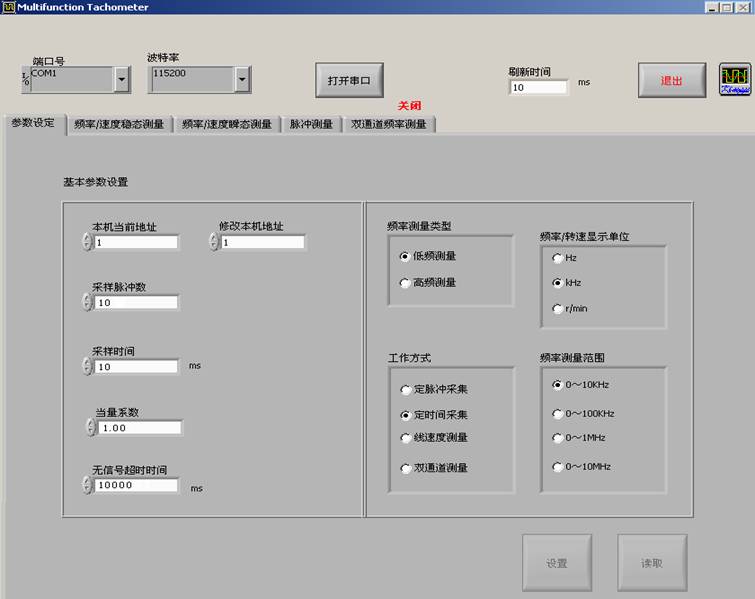

 打开多功能转速测量仪软件，进入选择界面如下图：

选择界面的主要选择内容有：

通讯选择：

  端口号：根据连接使用的端口选择端口号；

  波特率：根据频率转换器的状况选择波特率，本仪器选择115200bps

  打开/关闭串口：在硬件连接完好的状态下，点击“打开串口”，应显示“正常”，如果显示 “异常”，应该检查相关接线、电源和选择的计算机串口状况。

  刷新时间：根据观测、记录和分析数据的需要选择：10～100000mS

功能与参数的匹配相关性：

参数与选择的功能有着一定的相关性，详细见表1：

☆表示交叉相关，当选择某项功能时，应检查相关参数是否是期望的数值，必要时应根据要求加以修改。

  功能选择：

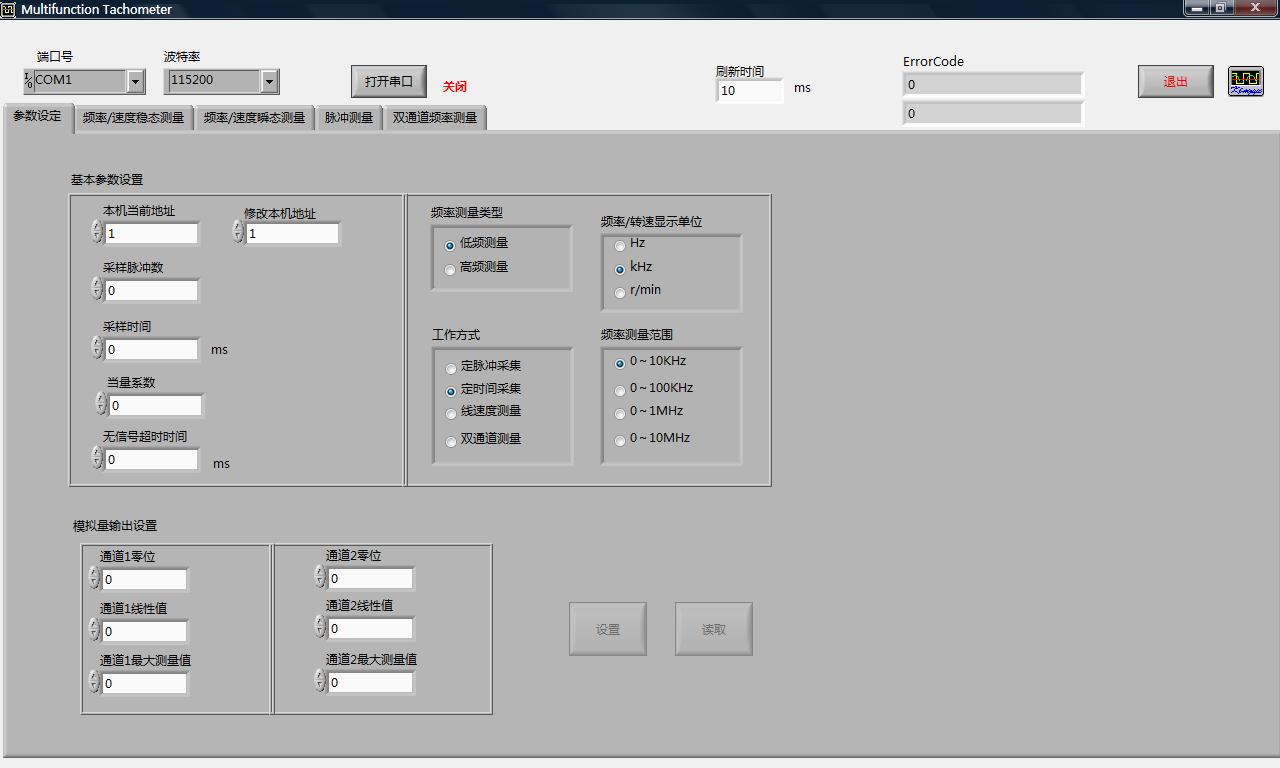

  参数设定：在已经正常打开串口的状态下，参数可以读取和设置，参数设置，根据功能的相关要求作具体设置。

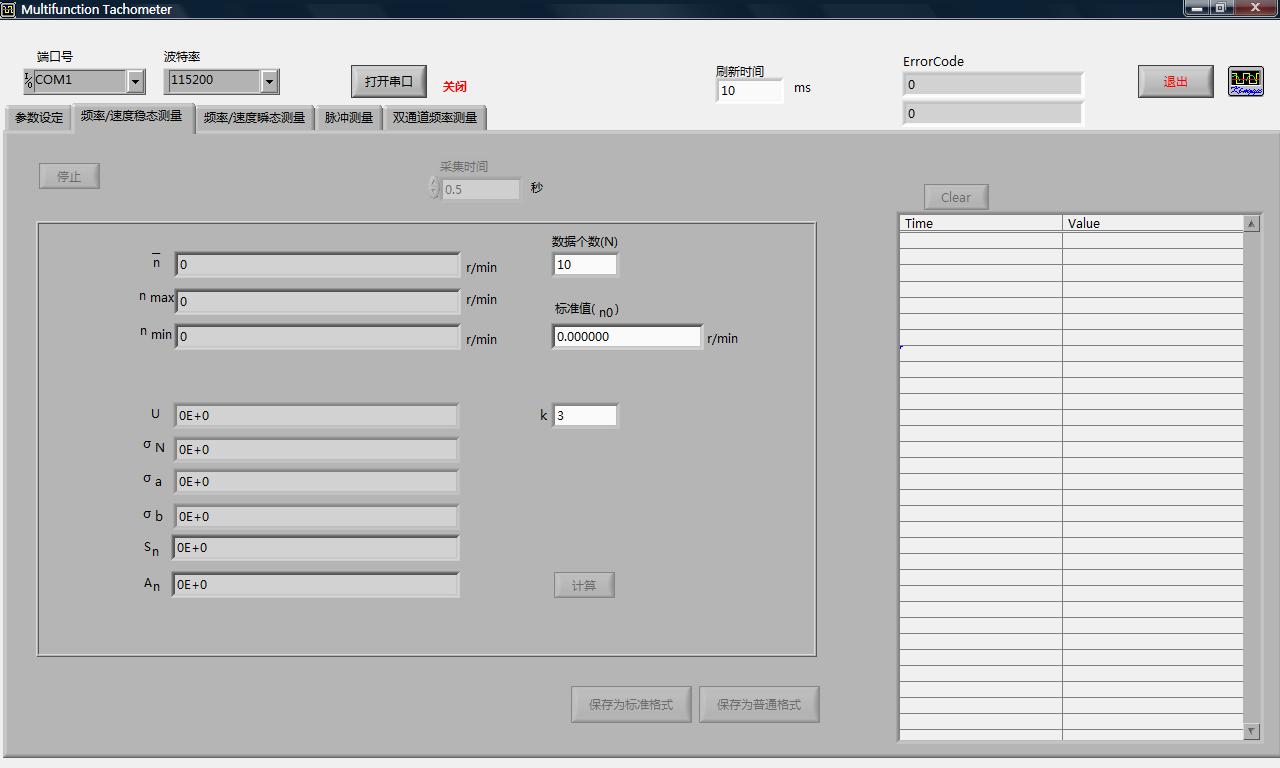

  频率/转速稳态测量：

  频率/转速稳态测量时，采样时间一般选择1000mS，超时时间可以选择测量的最低频率的周期，一般选择10000mS或100000mS；

在进入频率/转速稳态测量状态前，需要配置的参数如下：

  选择高频/低频时，有定脉冲/定时间的选择；相关参数有：采样时间/采样脉冲数，当量系数，超时时间，量程和单位，如表1所示。

选择低频频时，除有定脉冲/定时间的选择，还有线速度和双通道的选择；

选择双通道时，相关参数有：采样时间，当量系数，超时时间和单位，如表1所示。

选择线速度时，相关参数有：当量系数和超时时间，如表1所示。

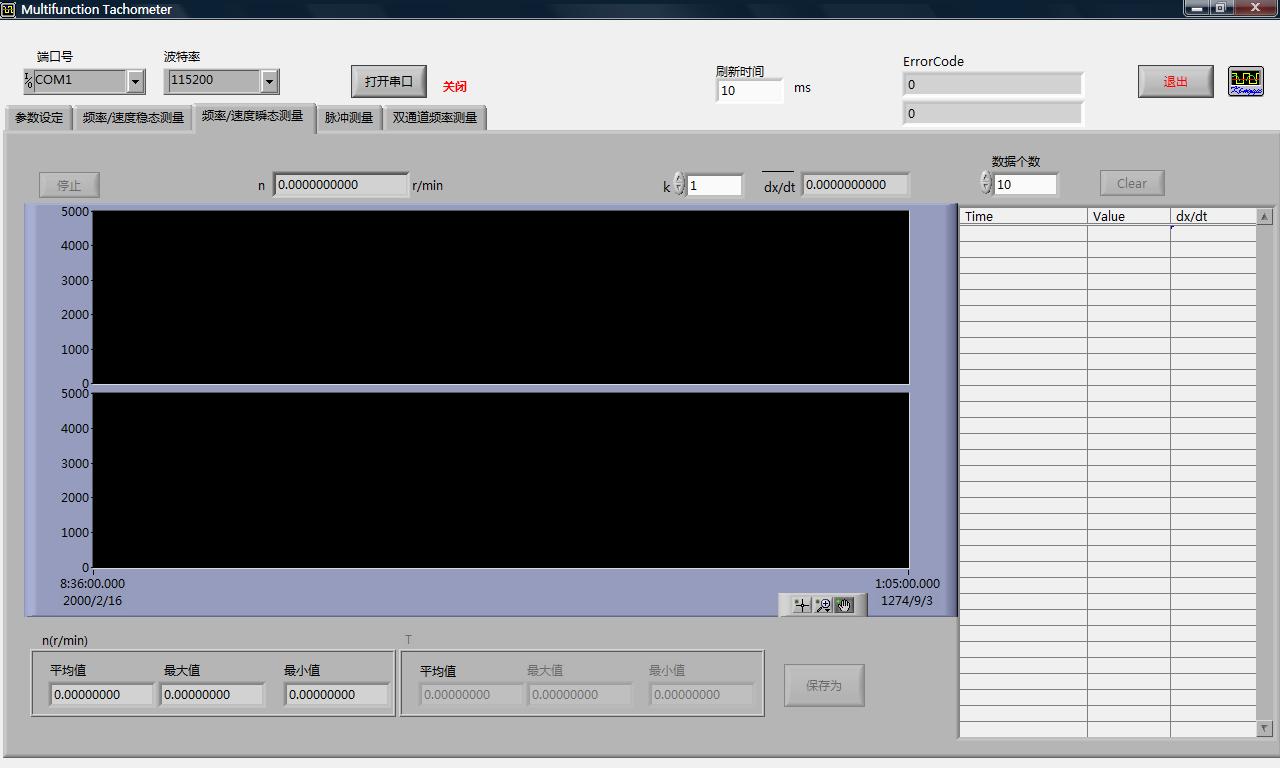

频率/转速瞬态测量：

   频率/转速瞬态测量时，采样时间一般选择10mS～100mS，主要根据对动态观测的要求来定。

 其它参数的选择与频率/转速稳态测量时相同。

  脉冲测量：

计数器有启动、清零和暂停功能

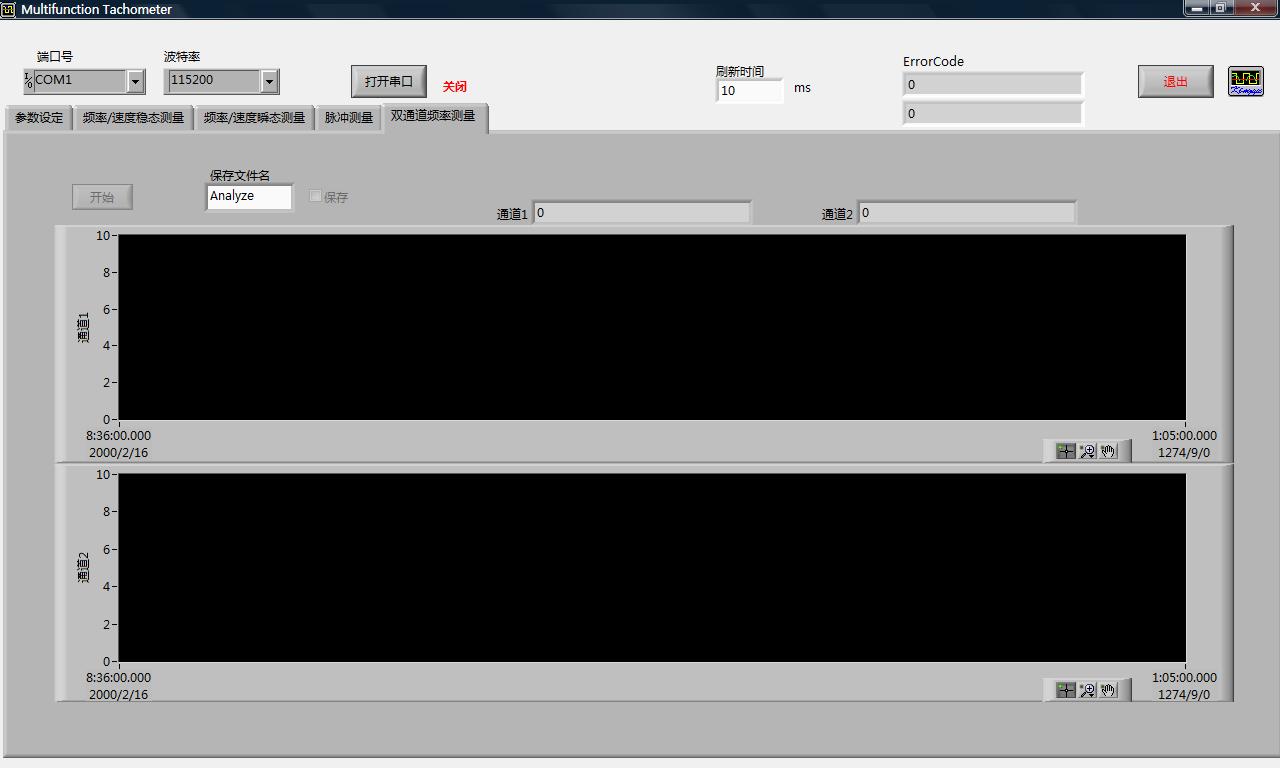

  双通道频率/速度测量：

     能对两个独立的通道进行测速和测频，并且有双路图形显示。

接线端子说明

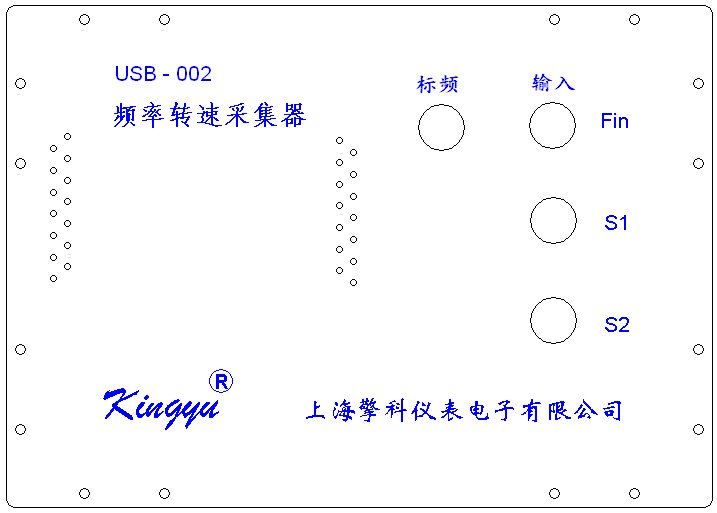

1.      接线端子图：

如上图所示，Fin为高频信号输入插座, 如果需要测量高频，标频为11.0592MHz输出，用于本仪器的计量 标定；

S1为光电转速传感器信号输入插座，在进行单路转速测量时；

在进行双路转速测量时，接入S1和S2输入插座 ；

在进行两点线速度测量时，接入S1和S2；

电源开关和电源插座在仪表箱右侧，接入电源，将串口线与计算机连接，接通电源开关。

二、参数说明

1．当量系数

测量仪表从传感器接收脉冲信号，当量系数是脉冲频率与速度关系的导出值。

测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz

测量转速时，被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P ，单位为1/r；

测量仪表从传感器接收脉冲信号，频率F(Hz)与转速v(r/S)的关系：

v = F/P (r/s)

v = F* 60/P (r/min)

A = 60/P

当转速显示单位是万转/分时，

A =0.006/P

如果测量的是线速度（m/min），除了考虑被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P （单位为1/r）；还要考虑被测旋转物体每旋转一次，对应行走的长度k（m/r）。

同样推出：测量系数A = 60*k/P

2. 通讯地址码及通讯

 上位机与采集器的连接，除了通讯线缆外，还有通讯协议，通讯协议里包含通讯地址码，一般情况下，通讯地址码设定为01 。

3．采样时间

在采用定时间测量方式时，仪表记录脉冲触发的时刻和个数，当采集的时间达到给定的采样时间时，将采集到的脉冲数除以这一过程的时间，运算出脉冲频率，乘以当量系数后，给出相应的结果。

4．采样脉冲数

   在采用定脉冲测量方式时，仪表记录采集的脉冲信号的个数，并且记录脉冲触发的时间，当采集的脉冲数与给定的采样脉冲数相一致时，将给定的脉冲数除以这一过程的时间，运算出脉冲频率，乘以当量系数后，给出相应的结果。

5. 超时时间

   在给定的超时时间内，没有检测到脉冲信号，测量结果将会是零。

6. 单位：

   转速单位为r/min

   频率单位为Hz、kHz

   线速度单位为m/S

软件界面简介:

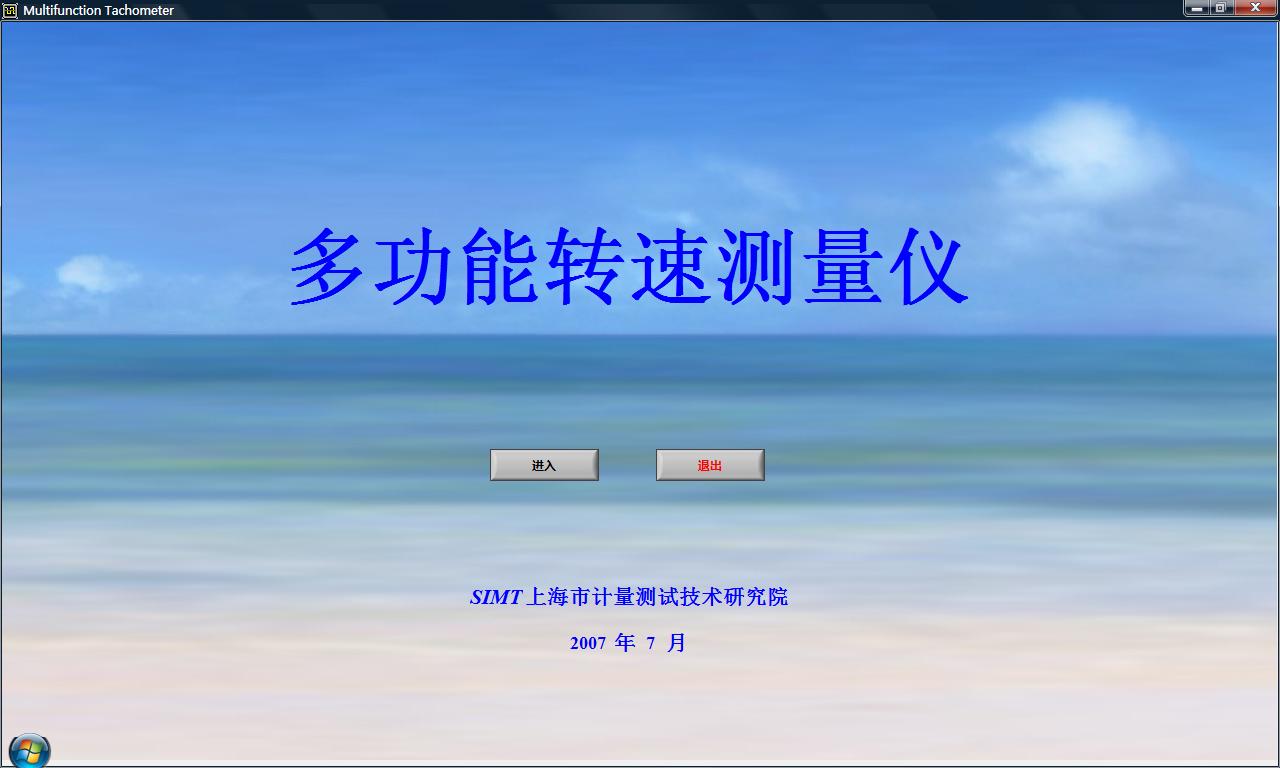

软件封面	参数设置	稳态测量
瞬态测量	双路瞬态测量	点击图片放大
