附件：SQY08T220转速数字显示仪使用说明书

    一、概述：

    SQY08T220-4SX智能测速仪，是采用了新型的单片微处理器作主芯片的新一代智能测速仪。该产品可与接近开关、霍尔、光电等各类转速传感器配套，用来测量转速、线速度、流量和角速度，广泛用于船舶、电厂、电站化工、冶金、等大型设备的转速监控。

下面在性能和操作等方面加以介绍，以便有效合理使用该智能测速仪。

    二、主要技术性能：

1．供 电 电 源 ：AC 220V，50Hz

2．输入信号频率：0.5～10000Hz

3．输入信号幅值：0.3V～12V

4．测 速 范 围 ： 0～1000r/min

5．显 示 范 围 ：0～1000r/min（带方向指示）

6．基 本 误 差 ：±0.03%(数显)

7．设 定 范 围 ：系数   0.0001～99999.

8．采 样 时 间 ：0.1S ～10S

9．使 用 环 境 ：温    度  0～50℃

                         相对湿度  ≤85％

       10．开 孔 尺 寸 ：92×92

       11．外 形 尺 寸 ：96×96×110

       12．重       量 ：小于1.0kg

   三、操作说明：

      1.在正式使用前，将显示仪接通电源，显示“88888.”，10s内应显示“     0.”。

      2.参数设定：

       a.“设置”键为参数设置换档键。揿“设置”键，进入设定状态，依序显示A、B、C、D、E、F。

       b.“左移”键为左移位键。揿“左移”依序为个、十、百、千、万位闪烁和显示小数点。

       c.“上加”为加1键。揿“上加”，闪烁位加1；当显示小数点时，揿“上加”键,小数点左移；当显示 E 档，并有小数点出现时，揿“上加”键，设定参数确定并保存，同时退出设定状态。

       d.本仪表共有A、B、C、D、E、F六档参数，A表示系数（出厂时设定为“60.”）；B表示零位调整值（本机未定义 ）；C表示报警J1设定值（出厂时设定为“200.”）；D表示满量程及显示值的小数点位（本机未定义）； E表示报警J2设定值，（出厂时设定为“100.”），E参数小数点出现时，询问用户参数是否已设定，如揿“上加”键，则完成参数设定，并退出设定状态；F表示采样时间, （出厂设定为“10”，表示1S）。并且，当F为双数时，仪表为主表，与传感器连接；当F为单数时，仪表变为外显示器，作为主表的外接显示器。

       e.“设置”、“左移”、“上加”三键配合可对每档参数逐位设定，并可移动小数点，从而达到0.0001～99999内任意数设定。

f. 揿“复位”键，机器处于开机初始状态。

恢复出厂设定值的方法：

按下“复位”键和“左移”键，先松开“复位”键，再松开“左移”键，揿“设置”键，进入设定状态，依序显示A、B、C、D、E、F：

A = 1.0, B = 1217,C = 4000.， D = 6250 ， E = 1000.，F = 20；

E参数小数点出现时，揿“上加”键，则完成出厂参数设定。

     3.参数计算方式：

本仪表是将转速、角速度、线速度、流量等物理量，通过相应的传感器转化为脉冲频率，再加以测量。最终是对频率测量，再乘以一个适当的系数，使仪表直读物理量。

        计算公式：  A  = 60 / P

                   A 表示设定系数

                   P 表示传感器每转脉冲数

当被测旋转物体旋转 1 周，发讯脉冲数为 20，显示单位为 r/min 时，

A = 60/20 = 3 。

       4.举例说明系数及参数等的设置。

       设定系数A为12.345、参数C为xxx.xx。

       揿“设置”键，当A出现时，揿“左移”移位键，个位闪烁时，揿“上加”键加位到5；再揿“左移”移位键，十位闪烁时，揿“上加”键加位到4； 再揿“左移”移位键，百位闪烁时，揿“上加”键加位到3；再揿“左移”移位键，千位闪烁时，揿“上加”键加位到2；再揿“左移”移位键，万位闪烁时，揿“上加”键加位到1。揿“左移”移位键，当小数点出现时，揿“上加”键，将小数点左移，使A 为12.345。

揿“设置”键，当B出现时，设定零位调整值，设置方式同A；小数点位，应与C同。

揿“设置”键，当C出现时，设定报警J1值，设置方式同A。

揿“设置”键，当D出现时，设定满量程，设置方式同A；小数点位，应与C同。

揿“设置”键，当E出现时，设定报警J2值，设置方式同A；如揿“左移”移位键，直到出现小数点，再揿“上加”键，确定并保存所设参数，同时退出设定状态，复位后进入工作状态。

揿“设置”键，当F出现时，设定采样时间，1表示0.1S，2表示0.2S…..20表示2S。

报警值最低位为单数时，对应报警输出为下限报警输出；

报警值最低位为双数时，对应报警输出为上限报警输出。

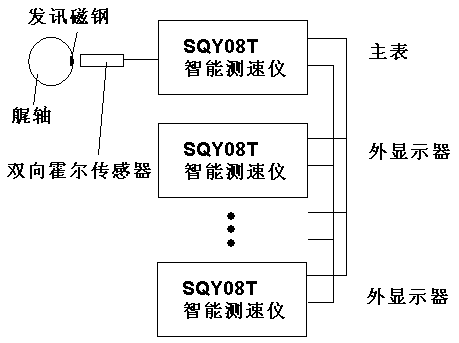

5..接线示意图：

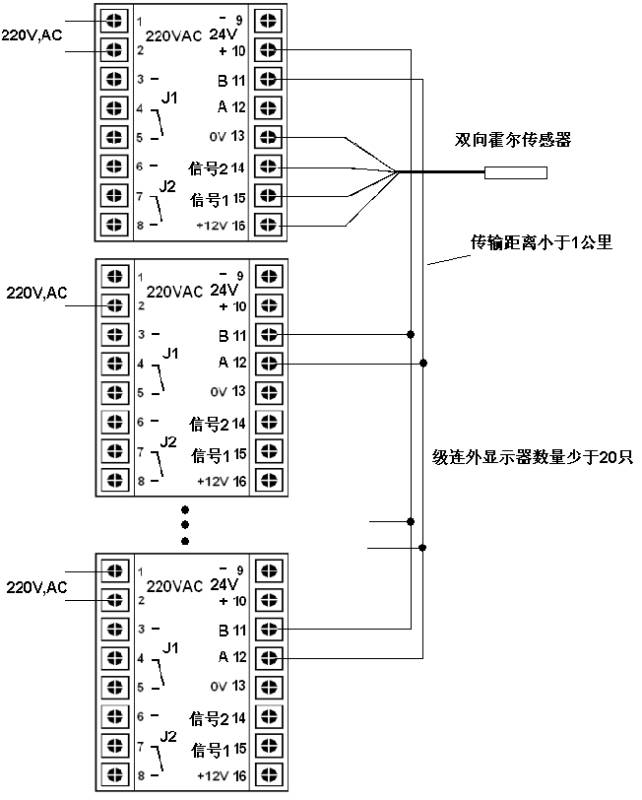

主表接线端子说明：（当仪表参数F为双数时）

交流220V：转速数字显示仪工作电源；

直流24V：备用工作电源；

两组中的任何一组都能保证仪表正常工作；

＋12V、0V：给霍尔传感器提供+12V工作电源；

信号1：与传感器的信号1输出端连接；

信号2：与传感器的信号2输出端连接；（无方向判别要求时，信号2可不接）

    J1：报警继电器1，3、4：常开端，4、5：常闭端；

    J2：报警继电器2，6、7：常开端，7、8：常闭端；

A、 B：仪表级联端子，可与同类仪表连接，远传显示控制。

外显示器接线端子说明：（当仪表参数F为单数时）

    外显示器的的A、B与主表A、B端子双绞线连接，接通电源（交流220V或直流24 V）

    外显示器与主表同步显示转速，并且报警继电器的用法和设定方法与主表相同。
