VF-02电压频率转换器          返回



一、一、概述

     VF-02电压频率转换器,将 电压号转换成与之成线性对应关系的频率信号。 VF-02电压频率转换器主要用于工业现场和实验室

二、主要技术特性

   1.供电电源:AC 220V

   2.功     耗:不超过3W

   2.输入信号:0 10V

   3.输入信号:  0 ~ 10000.0Hz

   4.基本误差:0.2 %

   5.使用环境:温      度 -20 ~65 ℃

                   相对湿度  ≤85%

   6.安装尺寸:35mm道轨

   7.外形尺寸:105×75×45(高×宽×长)

   8.     量:小于300g

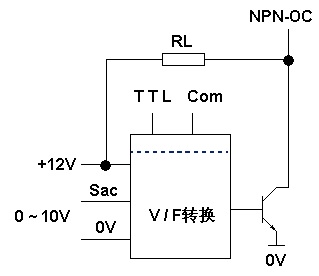

三、原理框图

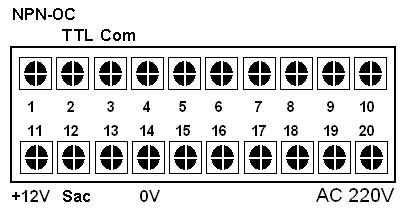

TTL和Com为隔离的TTL电平输出;

NPN-OC和0V为非隔离的集电极输出。
