USB-CNT02脉冲转换器 返回转换器一、概述 USB-CNT02脉冲转换器，是一款具有两通路双芯片智能计数位移采集转换器，可以与 光电编码器和NPN-OC开关类传感器或干接点开关配套；进行计件、计数、计位移， 并将计量数据送入SQK-LCM-CNT02彩色双路计数显示屏。

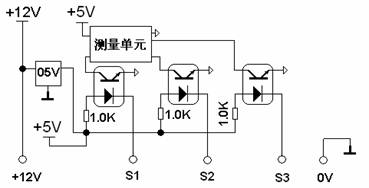

1.供电电源：12V，DC 2.功 耗：不超过2W 3.输入信号： 0 ～15000Hz 4.基本误差：0.01% 5.使用环境：温 度 -20 ～65 ℃ 相对湿度 ≤85％ 6.外形尺寸：110×75×30 7.重 量：小于200g 三、主要功能及配置参数 1.主要功能 USB-CNT02脉冲转换器，具有USB和RS485接口的串口通讯等功能。 通讯波特率用户可以自行选择：4800bps，9600bps，57600bps，115200bps 2． 信号输入方式： 适合了大多数开关类传感器的匹配需要。 输入方式：
选配传感器决定多功能电子计数器的输入方式： 选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与多功能电子计数器的输入特征要相匹配。
3． 主要功能及配置参数： SKY-09J多功能电子计数器最多有有10个参数，在需要的时候可供用户调整。 其中A为测量当量，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F报警延迟时间，G为预置数，H、I作为报警设定值，对应第二、第 三路继电器报警输出， J参数的小数点位置表示选择不同的波特率。 详细见操作说明。 用户可以通过修改参数来选择不同的使用功能功能 ：
3．通讯编码及通讯
在多机通讯中，主机访问从机时，为区分不同从机，需给线上的所有从机编上唯一的身份代码，这就是U-001智能转速采集仪的通讯编码：E参数。 通讯： RS485，4800bps, 8,1,NC；（波特率用户可以调整） J参数的小数点位置代表不同的波特率： xxxxx.: 4800bps xxxx.x: 9600bps xxx.xx: 57600bps xx.xxx: 115200bps x.xxxx: 115200bps 协议：Modbus 下面的例子是主机从通讯编码为1EH（30）的多功能电子计数器读取测量数据，发出的查询帧：
查询帧解读： 1E: 多功能电子计数器的从地址 03：读取发讯（功能代码） 00：数据首地址高字节 00：数据首地址低字节 00：数据长度高字节 05：数据长度低字节 CRC16_1：CRC校验码前字节 CRC16_2：CRC校验码后字节 通讯编码为1EH（30）的多功能电子计数器向主机发出的响应帧：
响应帧解读： 1E: 多功能电子计数器的从地址 03：读取响应（功能代码） 05：字节数字 DATA0 – DATA3：低 - 高（四字节整数）（ -2147483647～2147483647 ） CRC16_1：CRC校验码前字节 CRC16_2：CRC校验码后字节 DATAn：表示小数点位数，DATAn = 0，表示整数 ×100 DATAn = 6，表示整数 ×10-6 通过USB通讯口，主机还可以读取或修改U-001智能转速采集仪的各项参数，详见《参数设置软件说明书》。 有关通讯协议参见附录：《通讯详解》
附录：通讯详解 读参数查询帧：
读参数响应帧：
读测量值查询帧：
读测量值响应帧：
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
