SRSG-5A 标准转速发生装置         返回

STANDARD ROTATION SPEED GENERATOR

(Double trace dynamic recorder)

转速校验台  转速发生器  转速校验装置

▲概述

　　   SRSG-5A型标准转速发生装置，是一款由计算机给定转速的高精度标准转速发生装置，自带双踪动态记录，连续监测记录标准转速发生装置的实际转速。

   标准转速发生装置的转速由计算机给定，并且带动态记录和校订报告输出；诸多优秀性能属于本公司首创 。

      SRSG-5A型标准转速发生装置主要用于各类转速传感器和转速测量仪表的检验和校定。主要功能特点如下：

▲功能特点

1.        转速由计算机给定；并且具有连续动态监测和记录功能；

2.        它可用于转速、反转保护和超速保护等各种转速仪表和转速测量系统的检定；

3.        可对光电式或机械式、手持式、接触式或非接触式等转速表进行校验；

4.        如配置专用附件，可适用于各种规格转速传感器的校验；

5.        可输出标准电信号源，对转速测量的二次仪表单独进行校验；

6.        配置有转速传感器信号输入接口，在无二次仪表的情况下，对转速传感器单独进行校验；

7.        定制升级版本，还可以输出测试记录报告；

8.        符合JJG 326-2006 转速标准装置检定规程；

9.        适合作为计量院所和企业的转速计量标准设备。

▲主要技术指标

1． 转速输出范围：1.0000～35000.00  r/min；

2． 相对扩展不确定度：  1×10^-4   （k=3）;

3． 转速稳定度：          5×10^-5

4． 时基性能：        开机准确度   5×10^-6

                           日稳定度     5×10^-6

                           时基频率     24.00MHz

5． 控制信号：       频率范围1.000～120000.000 Hz

                          分辨率为0.001Hz、精度为5×10^-6  、 方波、幅度为5V

6． 外测频率范围：  0.017～20000Hz，NPN-OC类信号

7． 分辨率和不确定度：

8． 总功率：       ≤ 300 W

9． 噪声：          ≤ 80dB

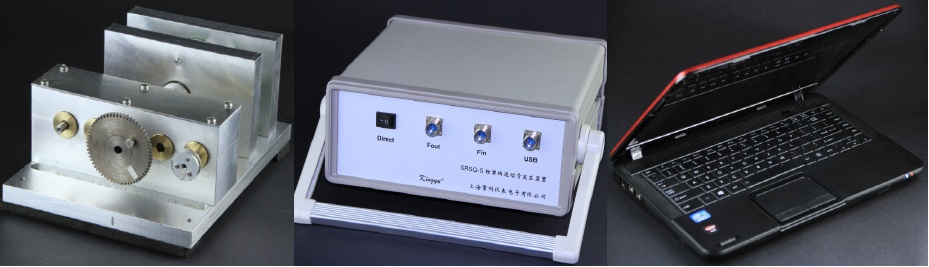

▲SRSG-5A 型标准转速发生装置主要组成部分

1.         驱动控制箱

2.         旋转机械

3.         计算机及成套软件

转速控制软件界面如下图：

转速的动态变化过程；可见如下界面：

 转速稳态参数如下图：
