SQY12-06双点线速度测量仪 一、概述 SQY12-06双点线速度测量仪，接受两路传感信号，根据两点的距离和物体通过两点的时间差，来运算运动物体的线速度。主要运用于运动物体的线速度测量，如车辆、流水线上物品等。 二、特点 通过两点检测运动物体的线速度，可切换线速度单位 ，具有RS-232C通讯，采用128×64LCM显示器 ，显示测量值和单位。
三、规格概要
本公司配套的传感器有：磁电式传感器、光电式传感器等
5 kΩ 以上（ 在20kHz 时）
双通道
AC/DC（切换式）
脉冲捕捉实时运算方式 ，线速度直读
0.0001 ～ 99999.9
128×64LCM显示器
0 ～ 999999
正弦波或矩形波 正弦波： 频率 ：10 Hz ～ 20 kHz 幅度：0.2 ～ +15 V 脉宽100 μs 以上的矩形波 ： 频率： 0.05 Hz ～ 20 kHz Hi 电平： +4 ～ 30 V，Lo电平 ： -1 ～+1 V
波特率，115200 bps ，主要用于参数设定；
DC 12 V ± 1 V （最大 80 mA）
85～250 V 50/60Hz， 3 VA
0 ～ 40℃
-10 ～ 55℃
最大95 % （但不能结露）
160 (W) × 80 (H) × 130 (D) mm

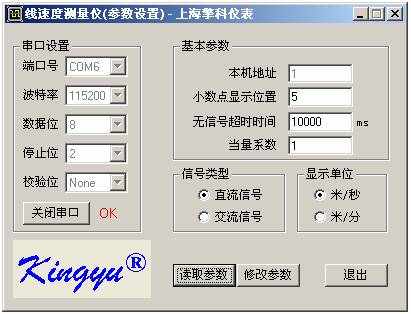

约 1.5 kg 四、参数设定 采用线速度测量仪参数设置软件，对线速度测量仪的参数进行设定。 主要设定内容见右图，详见说明书。 基本参数 本机地址：1（固定） 小数点位：0 ～ 7 无信号超时时间：10～240000mS 显示单位选择: 米/秒 或 米/分 当量系数：0.00001～99999 当量系数 = 两个检测点间的距离（米）×单位时间（1：米/秒；60：米/分） 串口设置： 端口号：根据使用状况选择 COM1 ～ COM10 波特率：115200 （固定） 数据位：8（固定） 停止位：2（固定） 校验位：None（固定）

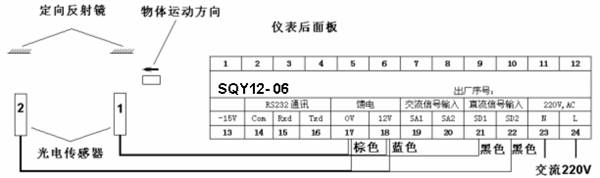

检验串口接线，点击“打开串口” 应该显示红色“OK”，点击“读取参数” 应该显示出厂参数如上图：用 用户可以调整的参数： 当量系数 = 两个检测点间的距离（米）×单位时间（1：米/秒，60：米/分） 根据两点距离、显示单位修改当量系数 小数点位置：0～7 ，根据需要保留的小数点位置 显示单位：米/秒 或 米/分 信号类型：直流/交流 无信号超时时间：当在设定的无信号超时时间(mS)内没有感应到信号，测量仪会显示零。 注意： 测量方向和传感器的位置关系： 物体运动过程中，必须传感器1先感应物体，传感器2再感应物体，这样测量仪表才能正确显示物体的运动线速度。 五、接线端子说明 L、N：接入供电电源（交流220V，50Hz） 交流信号输入：SA1、0V 和SA2、0V 磁电类传感器输入 直流信号输入：SD1、0V 和SD2、0V NPN型集电极开路输出类传感器输入 馈电12V、0V: 给NPN型集电极开路输出类传感器提供12V直流电源 RS232C通讯：通过计算机通讯接口对参数进行设定 |
户可以对相关参数修改，对相关选择进行变动。
