一、概述

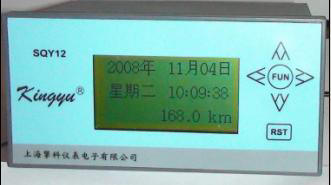

SQY12-03速度累计仪,采用32位微处理器ARM7作为仪表主芯片,以LCM(128×64)作为显示屏,同时分行显示速度和里程。还可以切换到累计里程以及日期和时间显示。针对车速或里程有两路继电器报警输出。仪表的各项参数可以利用面板按键进行设置,也可以利用上位机软件通过串口进行设置,串口与计算机通讯,可以将测量数据送达计算机记录分析。
该速度累计仪主要用于各种特种
机械设备的速度检测和控制。
二、特性
1.
工作环境
温度:-20 ~ 85℃
湿度:相对湿度
≤85%
2.
电源功耗
220V,AC 功耗低于5W
3.
LCM显示内容
速度:显示范围
0.1~9999.9r/min
里程:显示范围
0~9999999
日期:20xx年xx月xx日
时间:星期x
xx:xx:xx
累计里程:0~9999999
4.
输入信号类型(直流或交流)
直流:NPN-OC;(配霍尔传感器、磁敏传感器或光电传感器等)
交流:200mV ~
15V;(配磁电传感器或测速发电机等)
5.
继电器输出
2路
6.
串口通讯
兼容modbus协议
7.
外形尺寸
160×80×130
8.
开孔尺寸
152×76
三、仪表端子接线图
接线端子说明:
端子号 |
名称 |
功能 |
2 |
COM |
串口通讯地Com |
3 |
B/RxD |
RS232C接口的接收端RxD |
4 |
A/TxD |
RS232C接口的发送端TxD |
5 |
Vsgnd |
信号地Vsgnd |
6 |
+12V |
信号供电电源+12V |
8 |
SigIn_AC |
交流信号输入端 |
10 |
SigIn_DC |
直流信号输入端 |
11 |
~ |
交流电源220V接入端 |
12 |
~ |
交流电源220V接入端 |
13 |
J1-OP |
继电器1常开端子 |
14 |
J1-COM |
继电器1中间端子 |
15 |
J1-CL |
继电器1常闭端子 |
16 |
J2-OP |
继电器2常开端子 |
17 |
J2-COM |
继电器2中间端子 |
18 |
J2-CL |
继电器2常闭端子 |
四、仪表使用方法
1.

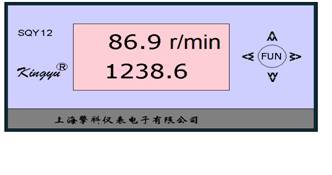

接通仪表电源后1秒左右,车速里程表仪表进入速度里程工作状态;在速度里程工作状态下,屏幕上显示2行数字,如下图所示,其中第一行为被测信号对应的速度值,第二行为里程数;
在速度里程工作状态下,通过按键可以清除并从零开始重新记录里程数;
在速度里程工作状态下,按下按键

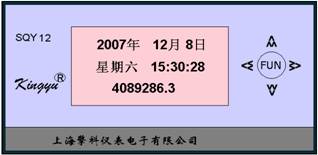

约3秒,车速里程表显示年份日期、时间和累计里程,如下:

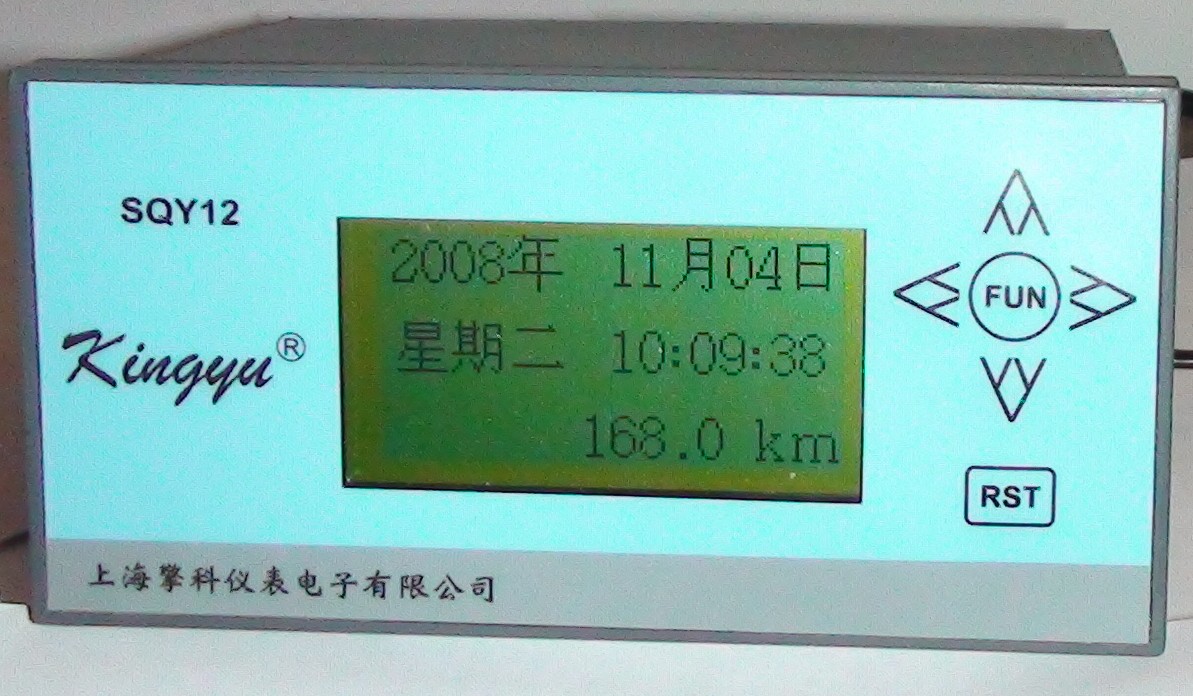

按下按键 约3秒,回到速度里程工作状态。
2.设置测量参数和显示参数:
■在速度里程工作状态下,按一下按键约3秒后进入参数设置选择界面,如下图所示:
使用按键可以在“退出”和“参数设置”之间进行切换选择,当选中“退出”时按一下按键
则退出参数设置,并返回到测量状态,当选中“参数设置”时按下按键
则进入参数设置状态,如下图所示:
界面中第一行显示欲设置的参数名称,并处于选中状态,第二行显示参数值,第三行显示“退出”、“确定”和“取消”
■ 进入参数设置界面时默认的选中参数为P0,按下按键
或
可以切换从P0~ P23欲修改的参数。注意:当切换至P23时,再按一次该按键则选中“退出”,此时如果用于按下按键
则退出参数设置状态,并返回到测量状态;
■
修改小数点位置:
当选中某个参数时,按下按键或
可从右向左或从左向右移动参数值的小数点位置,每按下一次该按键,则小数点位置左移或右一位,当小数点位置移动至最左端时,再次按下该按键时则小数点移动至参数值的最右端,如此往复。注意:欲使小数点位置修改生效,则必须“确定”参数修改,具体方法见后叙述;
■
选择参数值的某位数字:

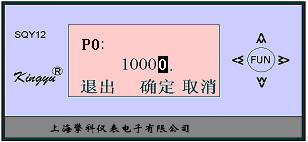

按下按键则参数值的最低位被选中,如下图所示:
按下按键或
可以从左/右移动欲修改数字的位置,当选中位置移动至最左/右端时,再次按下该按键时则选中位置移动至参数值的最右/左端,如此往复;
■ 修改某一个位置的参数值:
按下按键
或
可以使得选中位置的数字增/减1,每位的数字修改范围为0~9,如此往复;
■
确定参数修改/取消参数修改/退出参数修改:

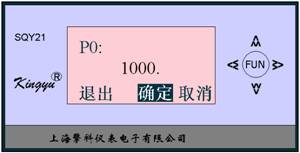

按下按键则选中“确定”,如下图所示:
按下按键或
可以在“确定”、“取消”和“退出”之间进行切换选择,当选中“确定”并按下
按键时,则确认参数值修改并返回到参数名称选中状态;当选中“取消”并按下
按键时,则取消对参数值的任何修改并返回到参数名称选中状态;当选中“退出”并按下
按键时,则取消对参数值的任何修改并退出参数修改状态,返回到测量状态。
可设置参数表:
参数号 |
参数名称 |
参数意义 |
取值范围 |
默认值 |
备注 |
P0 |
速度系数 |
速度与频率的比例 |
0.00001~
1000000 |
60.0 |
有小数位 |
P1 |
里程系数 |
里程与脉冲的比例 |
同上 |
1.0 |
有小数位 |
P2-P3 |
未定义 |
|
|
|
|
P4 |
报警1下限值 |
数值小于此值,继电器报警 |
同上 |
0 |
有小数位 |
P5 |
报警1上限值 |
数值大于此值,继电器报警 |
同上 |
0 |
有小数位 |
P6 |
报警2下限值 |
数值小于此值,继电器报警 |
同上 |
0 |
有小数位 |
P7 |
报警2上限值 |
数值大于此值,继电器报警 |
同上 |
0 |
有小数位 |
P8-P9 |
未定义 |
|
|
|
|
P10 |
通讯地址 |
|
1~255 |
1 |
|
P11 |
采样时间 |
速度计算的参考时间 |
10~5000 mS |
100 |
整数 |
P12 |
小数保留位1 |
显示值的小数点保留位数 |
0~4 |
2 |
整数 |
P13 |
信号超时时间 |
当脉冲信号周期超出此值,
速度显示为0 |
10~50000
mS |
1000 |
整数 |
P14 |
小数保留位2 |
显示值的小数点保留位数 |
0~5 |
|
|
P15-P17 |
未定义 |
|
|
|
|
P18 |
信号类型 |
可选直流或交流信号 |
0:直流;
1:交流 |
0 |
整数 |
P21 |
继电器1功能 |
设置继电器与测量值关联 |
0:车速报警
1:里程报警
|
0 |
整数 |
P22 |
继电器2功能 |
1 |
P23 |
未定义 |
|
五、上位机参数设置软件
设置测量参数和显示参数时,除了使用仪表面板上的按键逐个修改外,也可以通过与本仪表配套的上位机软件工具进行批量修改,软件界面如下所示:
此软件工具为绿色软件,无需安装,只要将执行文件copy至PC机中即可使用(注意:由于本软件使用PC机的串口与仪表连接,所以在使用本软件工具之前务必保证用户使用的PC机上有串口设备)
1.端口设置及通信协议
本软件工具与双通道频率测量仪表的通讯依据国际标准MODBUS
RTU协议(具体内容请参看相关资料),串口设置如下:
波特率:9600bps;数据位:8;停止位:2;校验位:无
2.软件工具使用说明:
■
点击“打开串口”按钮,如果所选串口存在且工作正常,则会显示“OK”,否则显示“ERROR”;当串口打开正常时,“读取参数”按钮会被激活;
■
点击“读取参数”按钮,如果按钮“修改参数”被激活,则说明已经从仪表中成功读取各项参数值,否则,软件会提示相关错误,请用户再仔细检查串口和仪表是否正常工作;
■
点击“修改参数”按钮,用户可以对仪表中的相关参数进行批量修改,如果修改成功,则仪表会弹出窗口进行提示。
■
在特定许可的条件下,输入恰当的密码,点击“修改参数”,累计里程可以清零。
年份、日期、时间和星期几也可以设定。在显示年份日期、时间和累计里程状态下,按一下按键,进入年份、日期、时间和星期几设置状态。这种设定方法直观简单,本文不做详述。
