一、            概述

     SQY02T115SX智能转速表，是一款具有方向判别的智能转速显示控制仪表。有5位红色LED数码管显示, 一路电流输出和二路继电器输出，；能与NPN-OC输出开关类双向转速传感器匹配。除了对一般的转速及转速方向进行检测外，还能对超低速和超高速进行测量。SQY02T115SX智能转速表，主要用于需要方向判别的应用场合，如船舶艉轴和电厂给水泵等需要方向鉴别的转速测量。

生产厂商结合了二十多年专业设计制造经验，运用新的设计理念和电子技术，通过模块优化组合，涵盖了原先的MCS-II、XJP-48T、SQY01T等系列产品的各种规格，并在复合功能上有新的拓展和延伸，既提高了标准化生产的质量控制水平，也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、            主要技术特性

   1.供电电源： 85V ～ 250V，AC，50Hz/60Hz

   2.功    耗：不超过4W

   3.输入频率：0 ～10kHz （矩形波）     ；H > 4.5V, L< 1V

   4.显示范围：0 ～ 99999 r/min（小数点可以保留4以内的任意位）

   5.基本误差：

              0.03%（数字，采样时间500ms以上）

              0.3 % (模拟量输出）

   6.使用环境：温    度 -20 ～65 ℃

              相对湿度  ≤85％

   7.开孔尺寸：68×68

   8.外形尺寸：72×72×110

   9.重    量：小于800g

三、            主要功能和特色

1.       主要功能

     SQY02T115SX智能转速表，具有方向判别、一路直流电流输出、 二路继电器控制输出。具体功能罗列如下，以便用户选型参考。

主要功能：6位数码显示，方向鉴别

l         模拟量输出：4～20mA

l         继电器输出：J1,J2

2.       主要特色

l   测量超低速：最低频率可达0.02Hz

l   测量超高速：最高转速可达99999r/min

四、            接线说明

1．信号输入方式

适合与NPN-OC集电极开路输出类双向转速传感器匹配（输入阻抗1.0kΩ）。

2．选配传感器

传感器为NPN-OC型双路输出，常见的传感器有：

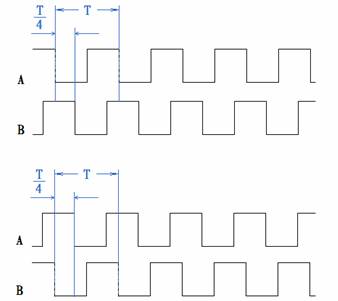

两路脉冲信号相位差在在1/4周期以内。下图所示为两组互为反向的相位关系：

3．信号输入端子

当仪表旋转方向报警动作与习惯方向不同时，将信号A、B接入S1和S2的位置互换一下。

传感器信号输出端1和输出端2接仪表的S1端子和S2端子。

12V（红）和0V（黑）给传感器提供+12V直流电压。

4．继电器端子

继电器接点电流1A,28V,DC　或  0.5A,240V，AC

2个继电器互相独立

公共1、常开1：继电器1的输出端；

当继电器1处于常态时，公共1、常开1断开；

当继电器1处于报警状态时，公共1、常开1连通。

公共2、常开2、常闭2：继电器2的输出端（方向继电器）；

当继电器2处于常态时，公共2、常开2断开，公共2、常闭2连通；

当继电器2处于报警状态时，公共2、常开2连通，公共2、常闭2断开。

5.电源端子

85～220V,50Hz/60Hz是 智能测速仪的工作电源；

6．电流输出端子

I+和I-为4～20mA输出端子。

7．馈电端子

给传感器提供11～15V,80mA 的直流电源

五、参数查询和修改键操作说明

1.在正式使用前，将显示仪接通电源，显示“88888.”，10s内应显示“     0.”。

2.参数设定：

  a.“设置”键为参数设置换档键。揿“设置”键，进入设定状态，依序显示A、B、C、D、E、F。

  b.“左移”键为左移位键。揿“左移”依序为个、十、百、千、万位闪烁和显示小数点。

  c.“上加”为加1键。揿“上加”，闪烁位加1；当显示小数点时，揿“上加”键,小数点左移；当显示 E 档，并有小数点出现时，揿“上加”键，设定参数确定并保存，同时退出设定状态。

  d.本仪表共有A、B、C、D、E、F六档参数，A表示系数（出厂时设定为“60.”）；B表示零位调整值（出厂调试参数 ）；C表示模拟量输出的线性（出厂调试参数 ）；D表示满量程及显示值的小数点位（出厂设定为1000）； E参数表示报警值（上限或下限），E参数小数点出现时，询问用户参数是否已设定，如揿“上加”键，则完成参数设定，并退出设定状态；F表示采样时间, （出厂设定为“1.0”，表示1S）。

  e.“设置”、“左移”、“上加”三键配合可对每档参数逐位设定，并可移动小数点，从而达到0.0001～99999内任意数设定。

f. 揿“复位”键，机器处于开机初始状态。

4.测量系数

测量仪表从传感器接收脉冲信号，测量系数是脉冲频率与速度关系的导出值。

智能转速表的测量系数A=1时，测量显示值为被测信号的频率，单位为 1/S,亦即Hz

测量转速时，被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P ，单位为1/r；

测量仪表从传感器接收脉冲信号，频率F(Hz)与转速v(r/S)的关系:

v = F/P (r/s)

v = F* 60/P (r/min)

A = 60/P

当转速显示单位是万转/分时，

A = 60/P/10000

 = 0.006/P

如果测量的是线速度（m/min），除了考虑被测旋转物体每旋转一次，检测的传感器发出的脉冲数为P （单位为1/r）；还要考虑被测旋转物体每旋转一次，对应行走的长度k（m/r）。

同样推出：测量系数A = 60*k/P

5.模拟量输出及相关参数

直流电流输出：4.00～20.00mA

电流输出（mA） =（显示值/ 满量程）× 16.00 + 4.00

B参数：零位调整值，出厂调试值，用户不需调节

C参数：线性调整值，出厂调试值，用户不需调节

D参数：满量程20mA对应的显示值,用户可以根据需要来调整
