　　 SKY-09J多功能电子计数器   返回

一、概述

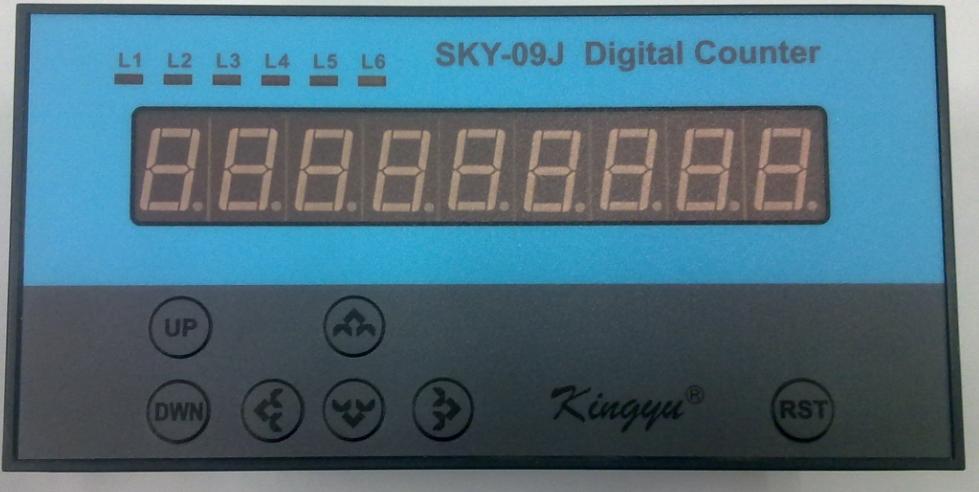

 SKY-09J多功能电子计数器，是一款智能计数显示控制仪表。具有8+1位0.56英寸红色LED数码管显示、6只LED灯指示(其中有四路报警指示灯), 一路电流输出和三路继电器输出，并有RS-485通讯（MODBUS协议）；既能进行单向加/减计数；也能进行双向可逆计数。可逆计数时，与NPN-OC输出开关类双向传感器或光电编码器匹配；除了对一般的旋转角位移进行检测外，还能对超高速旋转角位移进行测量。

    SKY-09J多功能电子计数器还有可以选配软件用于操控和动态测量记录。SKY-09J多功能电子计数器，有10组用户参数，用户可以通过面板上的操作键或计算机来查询/修改，修改确认的参数可以长久保存。满足了各类工程需要，成为名副其实的智能仪表。

生产厂商结合了二十多年专业设计制造经验，运用新的设计理念和电子技术，通过模块优化组合，涵盖了原先的XJP-15、XJP-18、SQY01J等系列产品的各种规格，并在复合功能上有新的拓展和延伸，既提高了标准化生产的质量控制水平，也方便了用户的选型。目前已经广泛应用于船舶、冶金、能源、化工、电子、机械、汽车制造等行业。

二、主要技术特性

   1.供电电源： 85V ～ 245V，AC，50Hz/60Hz

   2.功      耗：不超过4W

   3.输入信号：频率0 ～ 100kHz （方波）     ；H > 4.5V, L< 2V

   4.显示范围：- 999999.99 ～ 999999.99 （小数点可以为6位以内的任意位）

   5.基本误差：±1个数字

                   0.2 % (模拟量输出）

   6.使用环境：温    度 -20 ～65 ℃

                  相对湿度  ≤85％

   7.开孔尺寸：152×76

   8.外形尺寸：160×80×130

   9.重     量：小于800g

三、主要功能及配置参数

1．    主要功能和特色

SKY-09J多功能电子计数器，具有一路直流电流输出、两路定值比较控制输出（继电器），一路负号控制输出（继电器），以及RS485通讯等功能。具体功能罗列如下，以便用户选型参考。

    1.       显示功能：8+1位LED数码显示（其中一位负号），6只LED指示灯,

    2.       主要计数功能：可逆计数，加/减计数，掉电续计或清零/之功能

    3.       模拟量输出：4～20mA

    4.       通讯:RS485, Modbus通讯协议

    5.       波特率用户可以自行选择：4800bps，9600bps，57600bps，115200bps

    6.       继电器输出：J1,J2,J3；J1为负号，J2、J3为定值比较控制输出

主要特色：

    1．  精确可靠：输入标准信号，测试记录1000，000条，无超差

    2．  测量高速：最高频率可达100kHz

    3．  动态测试记录：与软件配合可动态记录位移（或计数）变化，刷新（采样）时间最短为20mS

    4．  抗干扰能力强：适用于各类工业现场

    5．  10组参数：可以通过面板上的操作键或计算机来查询/修改，且长久保存

2．             信号输入方式：

适合了大多数开关类传感器的匹配需要。

输入方式：

选配传感器决定多功能电子计数器的输入方式：

选配传感器，首先要考虑测量范围、安装方式、使用环境。再者要注意传感器的输出特征，与多功能电子计数器的输入特征要相匹配。

3．    主要功能及配置参数：

SKY-09J多功能电子计数器最多有有10个参数，在需要的时候可供用户调整。

其中A为测量当量，B、C、D参数为模拟量输出参数，E参数为通讯专用参数，F报警延迟时间，G为预置数，H、I作为报警设定值，对应第二、第

三路继电器报警输出， J参数的小数点位置表示选择不同的波特率。 详细见操作说明。

用户可以通过修改参数来选择不同的使用功能功能 ：

四、接线端子说明

1.      接线端子图：

2.  信号输入端子

信号输入端子,根据匹配传感器的变化,接线方法也有相应的变化。

常用的几种接线方法：

3.  继电器端子

继电器接点电流1A,28V,DC　或  0.5A,240V，AC

J1、J2、J3继电器互相独立,J1与负号关联，J2、J3分别与H、I参数关联。

常开：报警时与公共端闭合

公共：与常开和常闭端配合

常闭：报警时与公共端断开

4.  电流输出端子

A1+和A- 是4～20mA电流输出端

5． 馈电端子

给传感器提供11～15V,80mA 的直流电源

6．  电源端子

85～245V,50Hz/60Hz是SKY-09J多功能电子计数器接受的工作电源

五、键操作说明

1．键的说明

键的功能与操作

UP键：SKY-09J多功能电子计数器在通电状态下，

按UP键约2S后松开，进入参数查询/设置状态；这

时SKY-09J多功能电子计数器显示：A 0 0 0 0 0 0 1. 0，最高位显示A，且无闪烁位；如果继续按UP键，则依序显示：

B 见后贴面     C见后贴面       D 00005000.      E 00000030.        F 0000000.0

G 00002000.    H 00003000.     I 00004000.      J 0000000.0        A 0000001.0

最高位字母表示显示参数的代码，其它8位数表示该参数的数值。在查询/设置状态下按Down 键，可以向下查询/设置各参数值。

参数定义：

以上各参数都保存在SKY-09J多功能电子计数器的内部存储器里。

*C参数的小数点位数以及G参数的小数点位数与测量当量关联，测量当量见下列详述；

**G参数的小数点位数决定D、H、I参数的小数点位数；

用户参数，用户根据工程需要可以修改；

***J参数J参数的小数点选择通讯波特率，详细见本说明条目4（通讯编码及通讯）；

出厂参数，建议用户不要修改。

← / →键：在查询/设置状态下，按← / →键一次，闪烁位向左/右移动一位，小数点不显示，如按住不放，闪烁位自动左/右移，位8闪

烁后，向左显示小数点位置，而且除了最高位字母和数字交替显示外，无闪烁位。有小数点位时，按←键一次，表示负号位的指示灯L1闪

烁。当指示灯L1闪烁较暗时，表示参数为正；当指示灯L1闪烁较亮时，表示参数为负。表示负号位的指示灯L1闪烁时，按↑键，当下的参

数改变为负数，按 ↓键，当下的参数改变为正数。

↑ / ↓键：在设置状态下，按↑ / ↓ 键一次，闪烁位数字加/减1，如按住不放，数字继续加/减1，这样就可以改变该闪烁位的数字；在

小数点出现的状况下，按↑ / ↓键一次，小数点左/右移一位。但是E参数的小数点不可移动，在E参数状态下，小数点出现时，按住↑键，

表示对当前各参数的确认，并将各参数改写进SKY-09J多功能电子计数器的内部存储器。

UP / Down 键← / → 键、↑ / ↓键多键配合，可以改变任意参数的数值；要将改变的参数长久保存，必须切换到E参数状态下，且E参

数的小数点出现时，按住↑键2秒后，参数就改写完毕。按RST键后，SKY-09J多功能电子计数器恢复到工作状态。在E参数状态下，且E参

数的小数点出现时，如果没有按住↑键，参数就没有永久改变。

查询/设置状态下，如果不需要改变参数，按RST键后，SKY-09J多功能电子计数器退出查询/设置状态，恢复到工作状态。建议在工作状态

下，不按RST键。

2．测量当量

多功能计数器从传感器接收脉冲信号，测量当量是脉冲数与计数量关系的导出值。

多功能电子计数器的计数显示值与测量当量A的关系，当选择双向计数（位移检测）时，

X = 2 A* P* 10^(m-n)

X 为计数器显示值，A为测量当量，m为C参数的小数点位数，n为G参数的小数点位数,也就是计数器显示值保留的小数位数；

P为检测到的脉冲个数。计数器对脉冲的上升沿和下降沿都计数，所以一个脉冲计两次；

脉冲计数范围： -99999999<P< 99999999；同时-999999<X< 999999(小数点在6位以内)

A = 10^(n-m) X/P/2

比如光电编码器为1000线（每旋转一周有1000脉冲），每旋转一圈对应行程为3.14159 m

如果显示单位为m ，

分辨率为X/P/ 2= 3.14159/2 = 1.570795(mm) ，那么n = 3；如果，m = 0 ，则：

A = 10^(n-m) X/P/2

  = 10^(3-0) ×3.14159/1000/2

  = 1000×3.14159/1000/2

  = 1.570795

计数当量A设置为 ： 1.570795

当选择单向计数时，

X = A* P* 10^(m-n)

A = 10^(n-m) X/P

如流水线上的计件、计包时，选择m = n = 0,每件（包）一脉冲，计一次数

X = A * P

A = X / P = 1

计数当量A设置为 ： 1

3.模拟量输出及相关参数

直流电流输出：4.00～20.00mA

电流输出（mA） =（|显示值|/ 满量程）× 16.00 + 4.00

B参数：输出零位调整值，出厂调试值，用户不需调节

  C参数：输出线性调整值，出厂调试值，用户不需调节

D参数：输出满量程，输出20mA对应的显示值,用户可以根据需要来调整

  当显示值的绝对值大于满量程时，指示灯L6亮，当显示值不大于满量程时，指示灯L6灭。

4．通讯编码及通讯

在多机通讯中，主机访问从机时，为区分不同从机，需给线上的所有从机编上唯一的身份代码，这就是SKY-09J多功能电子计数器的

通讯编码：E参数。

通讯： RS485，4800bps, 8,1,NC；（波特率用户可以调整）

J参数的小数点位置代表不同的波特率：

xxxxxxxx.: 4800bps

xxxxxxx.x: 9600bps

xxxxxx.xx: 57600bps

xxxxx.xxx: 115200bps

xxxx.xxxx: 115200bps

协议：Modbus

下面的例子是主机从通讯编码为1EH（30）的多功能电子计数器读取测量数据，发出的查询帧：

查询帧解读：

1E: 多功能电子计数器的从地址

03：读取发讯（功能代码）

00：数据首地址高字节

00：数据首地址低字节

00：数据长度高字节

05：数据长度低字节

CRC16_1：CRC校验码前字节

CRC16_2：CRC校验码后字节

通讯编码为1EH（30）的多功能电子计数器向主机发出的响应帧：

响应帧解读：

1E: 多功能电子计数器的从地址

03：读取响应（功能代码）

05：字节数字

DATA0 – DATA3：低 - 高（四字节整数）（ -2147483647～2147483647 ）

CRC16_1：CRC校验码前字节

CRC16_2：CRC校验码后字节

DATAn：表示小数点位数，DATAn = 0，表示整数 ×10⁰

                       DATAn = 6，表示整数 ×10^-6

通过RS-485通讯口，主机还可以读取或修改SKY-09J多功能电子计数器的各项参数，详见《参数设置软件说明书》。

有关通讯协议参见附录：《通讯详解》

5．报警持续时间及清零和预置

SKY-09J多功能电子计数器，具有自动或手动预置功能，当参数F为0.0时，选择手动预置功能，当F为0.1～25.0秒时，显示值达到报警值H后，经过F秒

后自动预置（如果F秒内显示值又未达到报警值H，将不会发生自动预置），当E参数为单数时开机清零。当E参数为双数时，计数器具有掉电续计功能。注

意G参数的小数点决定显示值的小数点。

6．继电器输出

J1：第一路继电器输出，计数器显示值为负数时，指示灯L1亮，且第一路继电器动作

以下是显示值的绝对值与设定值的绝对值比较

J2：第二路继电器输出（上限或下限），对应H参数，与显示面板的指示灯L2关联；

J3：第三路继电器输出（上限或下限），对应I参数，与显示面板的指示灯L3关联；

L5：为预置值越过报警指示灯：

当G参数值最低位为单数时，测量值的绝对值由高向低越过预置值时，报警指示灯亮，当绝对值由低向高越过预置值时，报警指示灯

灭，也可以按复位键RST消除报警；

当报警值最低位为双数时，测量值的绝对值由低向高越过定值时，报警继电器动作，当绝对值由高向低越过预置值时，报警动作消

除，也可以按复位键RST消除报警。当G参数为0时，测量值的绝对值不可能由低向高越过定值L5报警指示灯不会亮。

第二路、第三路为定值比较报警：

报警值最低位双数时，定义为上限报警值；测量值的绝对值不小于报警值，报警继电器动作，小于报警值，动作消除；

报警值最低位单数时，定义为下限报警值；测量值的绝对值不大于报警值，报警继电器动作，大于报警值，动作消除；

报警动作：未报警时，继电器处于常态；指示灯灭

          报警时，继电器处于常开、常闭状态发生切换，指示灯亮。

当显示值大于满量程时，指示灯L6亮，当显示值不大于满量程时，指示灯L6灭。

附录1：选型表

型号规格	继电器报警输出	电流输出	电压输出	通讯RS-232	通讯RS-485	基本功能
SKY09J-100						可逆计数 加减计器 干接点计器 高频计器 预置、清零 掉电续计或开机清零
SKY09J-100-2				√
SKY09J-100-4					√
SKY09J-103-4			√
SKY09J-120	√			√
SKY09J-123	√		√	√
SKY09J-123-4	√		√		√
SKY09J-105		√		√
SKY09J-125	√	√		√
SKY09J-125-2	√	√		√
SKY09J-125-4	√	√			√

     附录2：通讯详解

    读参数查询帧：

1E	03	00	00	00	32	C6	70
地址	读	数据首地址高字节	数据首地址低字节	数据长度高字节	数据长度低字节	CRC校验码前字节	CRC校验码后字节

     读参数响应帧：

1E	03	32	6400000002	1103000000	890C000000	1027000000	1E00000000	0A00000001
地址	读	数据长度	A	B	C	D	E	F

D007000000	B80B000000	A00F000000	0500000000	E0	84
G	H	I	J	CRC前字节	CRC后字节

      读测量值查询帧：

1E	03	00	00	00	05	87	A6
地址	读	数据首地址高字节	数据首地址低字节	数据长度高字节	数据长度低字节	CRC前字节	CRC后字节

      读测量值响应帧：

1E	03	05	00	00	00	00	00	F3	DE
地址	读	数据长度	低字节	中字节	高字节	最高字节	小数点位	CRC前字节	CRC后字节

　

改写参数查询帧：

1E	10	00	00	00	32	6400000002	1103000000	890C000000	1027000000
地址	写	数据首地址高字节	数据首地址低字节	数据长度高字节	数据长度低字节	A	B	C	D

1E00000000	0A00000001	D007000000	B80B000000	A00F000000	0500000000	55	E8
E	F	G	H	I	J	CRC前字节	CRC后字节

改写参数响应帧：(成功)

1E	10	00	00	00	32	43	83
地址	写	数据首地址高字节	数据首地址低字节	数据长度高字节	数据长度低字节	CRC前字节	CRC后字节

A～J参数的结构：

低字节、中字节、高字节、最高字节、小数点位数
