SE-02汽油发动机转速传感器使用说明书  (电火花脉冲传感器)   返回传感器

一、概述

    SE-02汽油发动机转速传感器,其基本工作机理是探测电火花磁场变化,即当传感器或其感应导线接近火化塞或高压点火线,传感器便可输出一个与发动机点火脉冲同步的脉冲频率信号;主要提供给相应的智能测速仪或转速测量系统,用于汽油发动机转速测量和监控。

二、技术性能

    1.工作电压      12V DC

    2.空载电流      10mA

    3.负载能力      20mA(VOL0.3V)

    4.输出方式      开漏输出(NPN-OC)

    5.工作温度      -1565

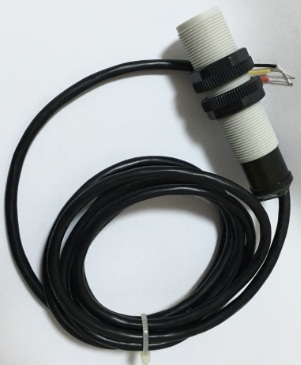

三、外形

    M18×1-60

四、接线端定义

    1.电源正(12V)

    2.电源地 (0V)

    3.信号输出NPN-OC

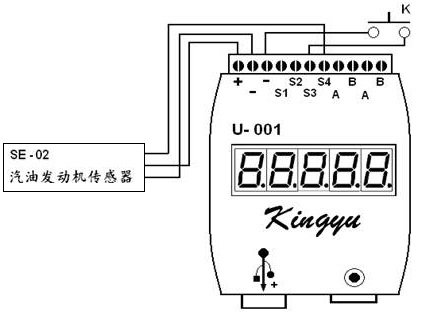

下图是与U-001汽油发动机转速采集仪的接线示意图

 五、成套性

    1.SE-02汽油发动机转速传感器                     1只

    2.使用说明书                                                 1份

    3.合格证                                                        1份
