Hal-18-2 双向霍尔转速传感器使用说明书   返回传感器

一、概述

    霍尔开关型传感器,其基本工作机理是探测磁性材料,即当有一定磁场强度的磁钢靠近该传感器,便可输出一个信号;当磁钢远离传感器,输出信号消失,本传感器内部集成有两路霍尔元件。所以在运动体上贴一片小磁钢,配以本传感器,则有两路信号输出,主要用于位移检测和以及旋转方向判别。

二、技术性能

    1.工作电压      +24V DC

    2.空载电流      10mA

    3.负载能力      20mA(VOL0.3V)

    4.输出方式      开漏输出(OC输出)

    5.工作温度      -565

三、外形

    1.总长80;

    2.外螺纹M18×1

四、输出引线定义

    1.电源正, 红色

    2.电源地, 黑色

    3:信号1,   兰色

    4:信号2,   白色

五、成套性

    1HAL-18-2霍尔转速传感器                       1

    2.M18×1六角螺母                                       2只

    3.Φ8×5稀土小磁钢                                      2块

    4.使用说明书2                                              1份

    5.合格证2                                                     1份

注意:

1.         请将配套提供的磁钢红色一面面对传感器端面,若用户自备磁钢,则请将S极对准传感器。

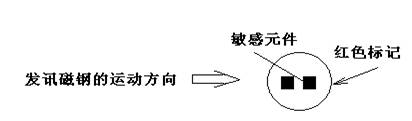

2.         安装时,将霍尔传感器插座侧面红色标记,对准发讯磁钢的运动方向(旋转运动的切线方向)
